量仪放大器

E9主动量仪主要应用于内外圆磨床，轴类磨床等设备的在线加工测量。对加工过程中的内外径轴径等尺寸进行加工中测量，并根据测量结果，反馈给机床控制系统，进行补偿加工。

说明

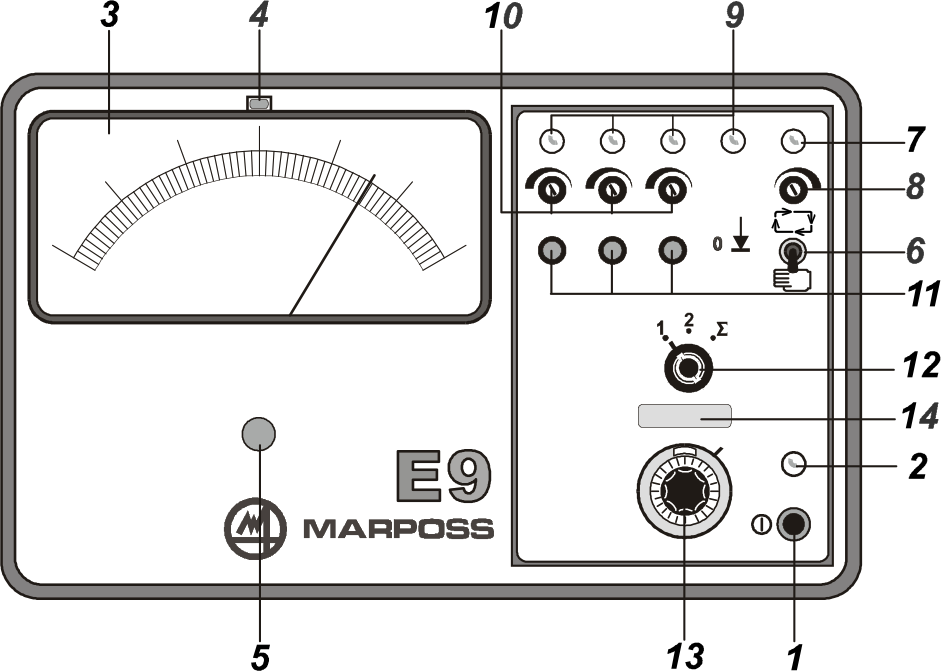

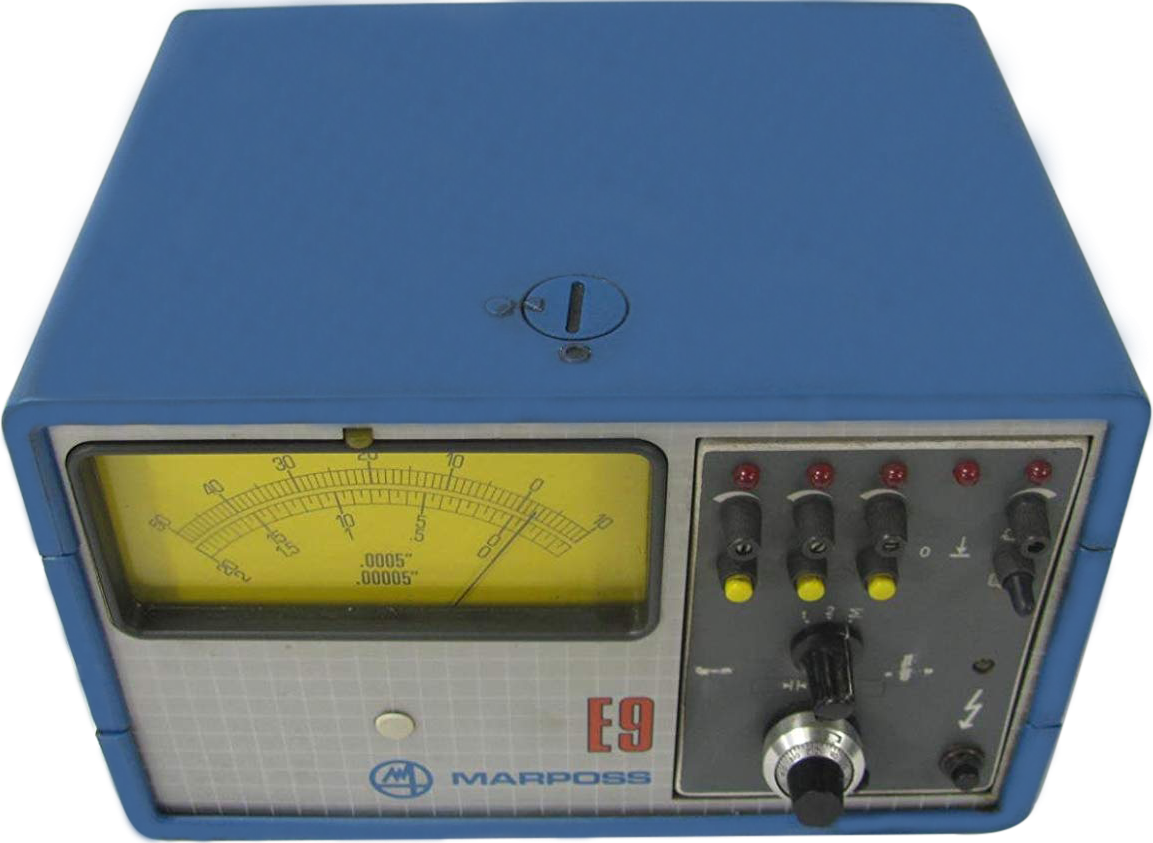

E9主动量仪

① 电源按钮

② 电源指示灯

③ 指示仪表

④ 灵敏度自动切换指示灯

⑤ 机械零点调整钮

⑥ 手动/自动 开关

⑦ 循环启动指示灯

⑧ 延迟时间调整定位器

⑨ 控制状态指示灯

⑩ 控制切入点调整电位器

⑪ 控制切入点显示按钮

⑫ 接触方式选择开关

⑬ 电子零点用可调电位器

⑭ 调整范围显示

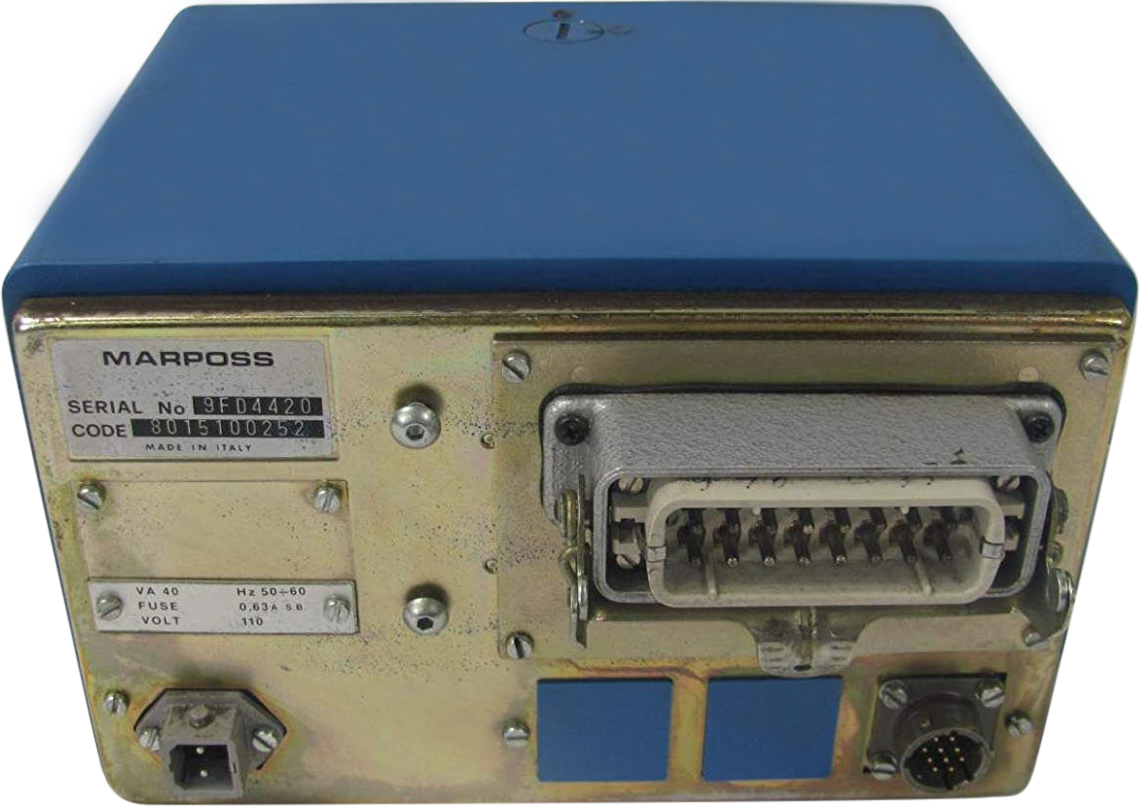

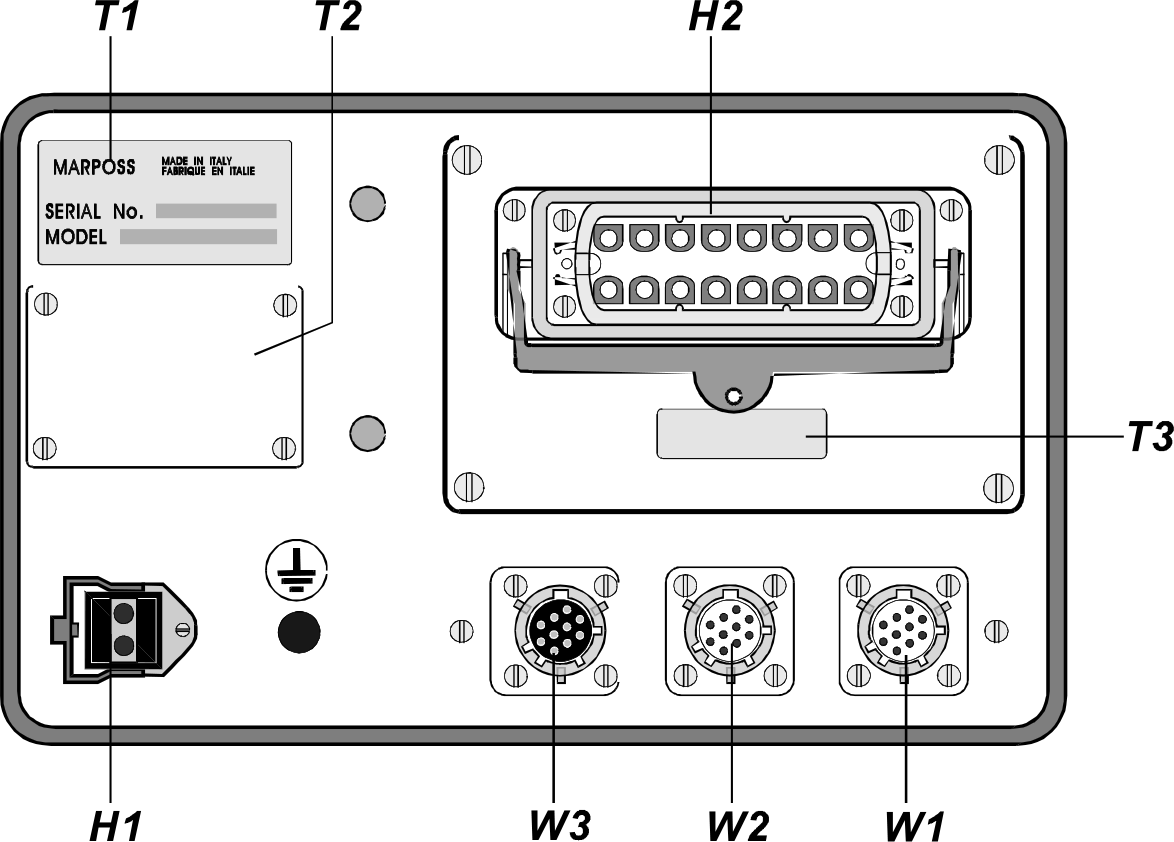

T1 标签

T2 用电电压及熔断器值

T3 输入/输出端标识

H1 接电源

H2 接输入/输出信号电缆

W1 测量头1接头

W2 测量头2接头

W3 模拟量输出接头

Note 注：

单一应用时可不使用W2和W3。
