量仪放大器

MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

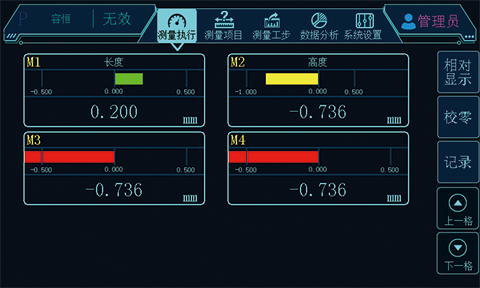

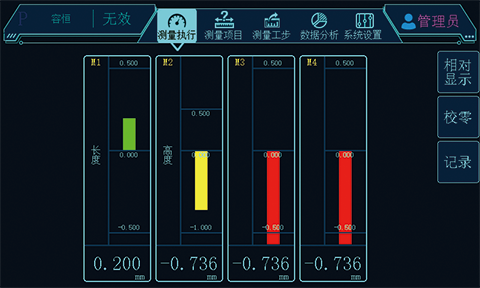

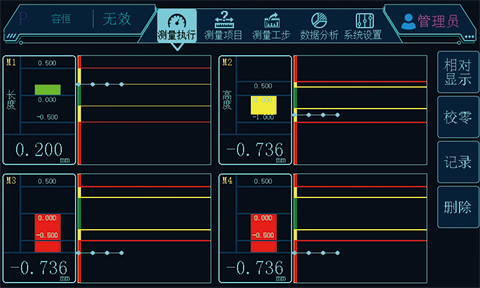

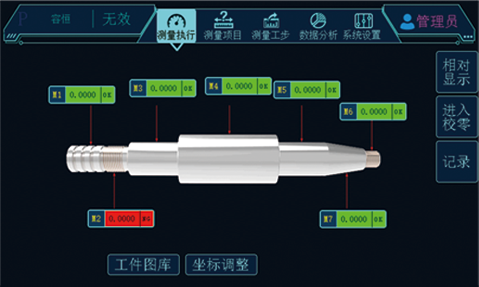

* 以工件图，表图，横幅图，竖状图，趋势图等方式，显示1-32个测量项目。

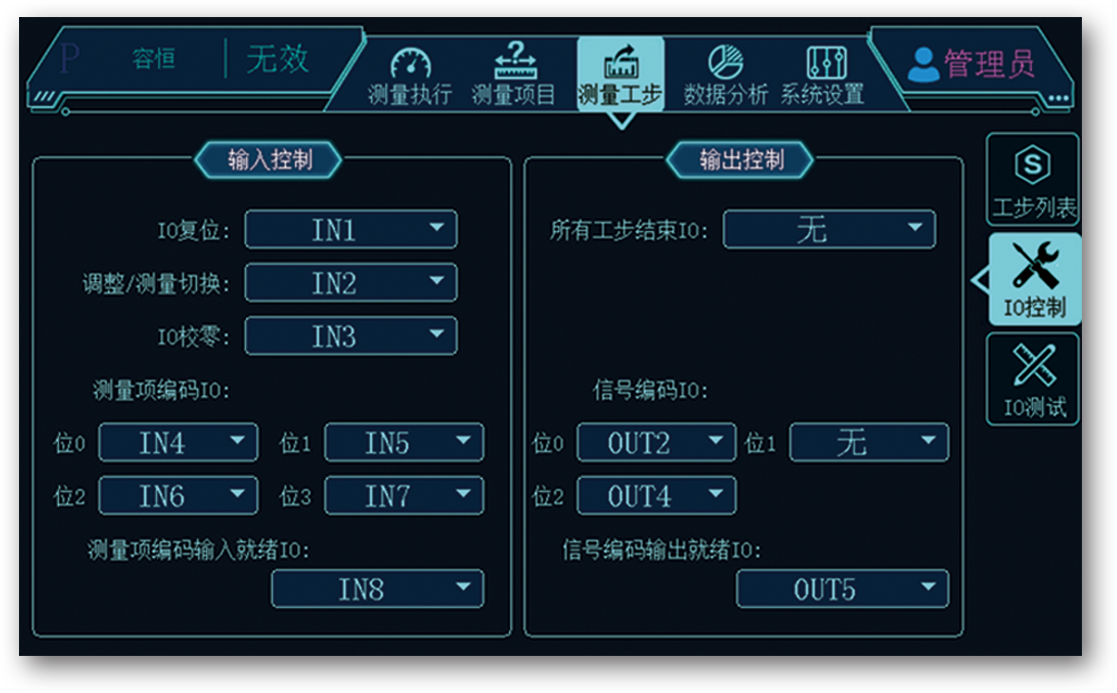

MD量仪接入按键、脚踏开关，输出控制信号，控制 电磁阀气缸、电机等部件，即可实现简易测量系统。

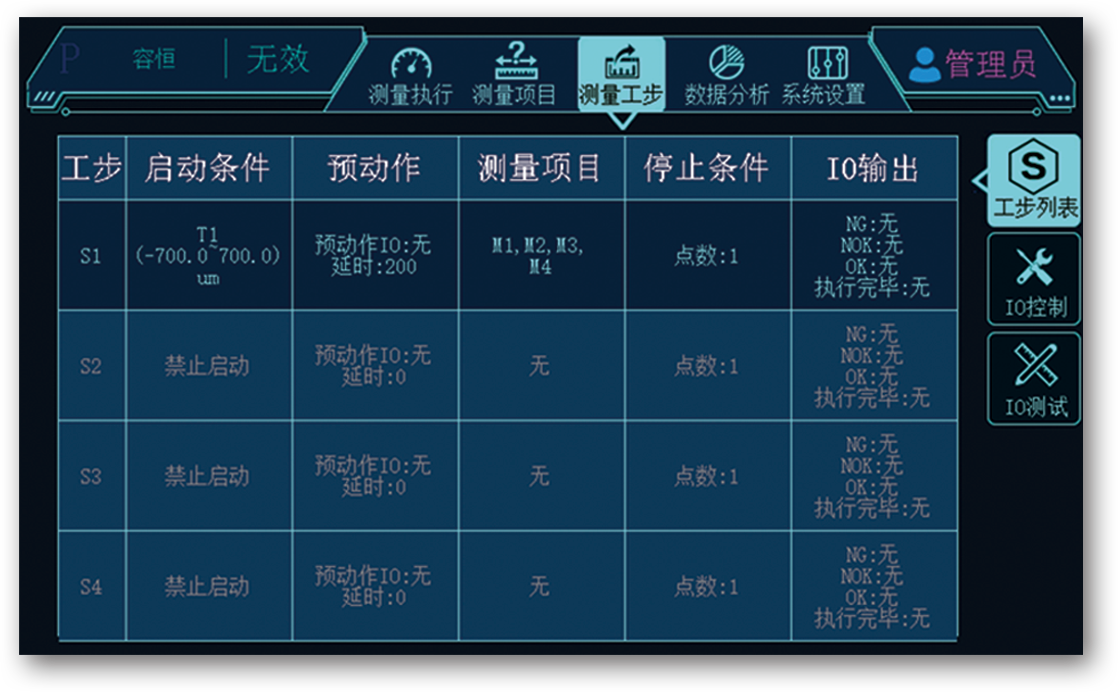

* 进行测量动作的配置，一个循环可有多个测量工步。

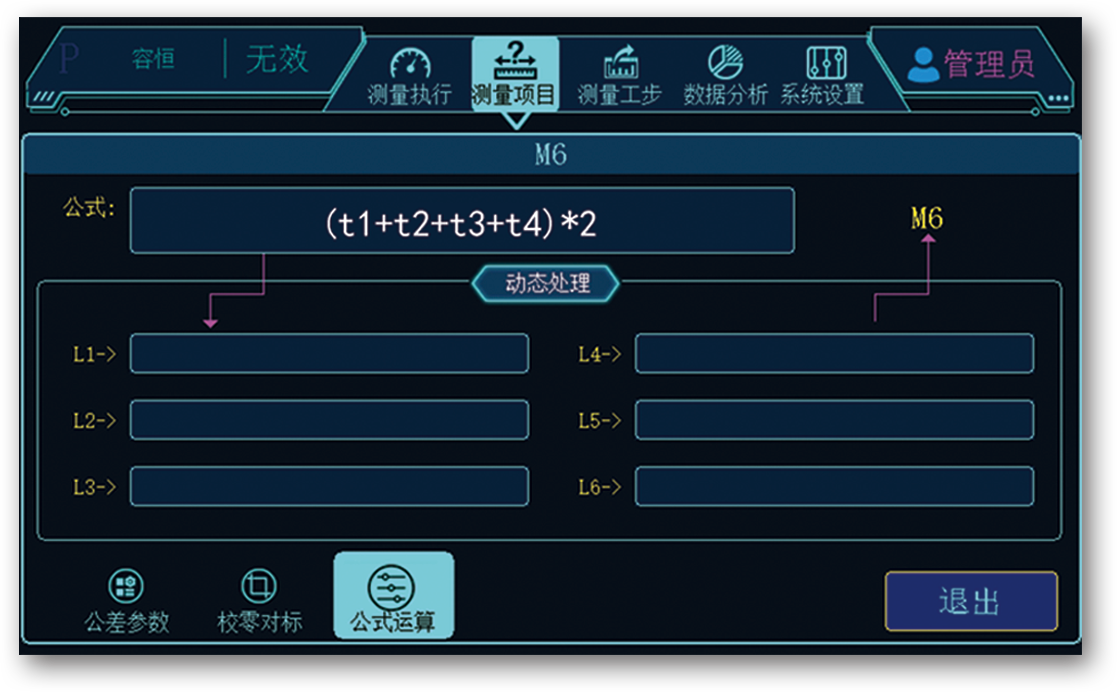

* 传感器数据输入运算公式，进行动态静态测量。

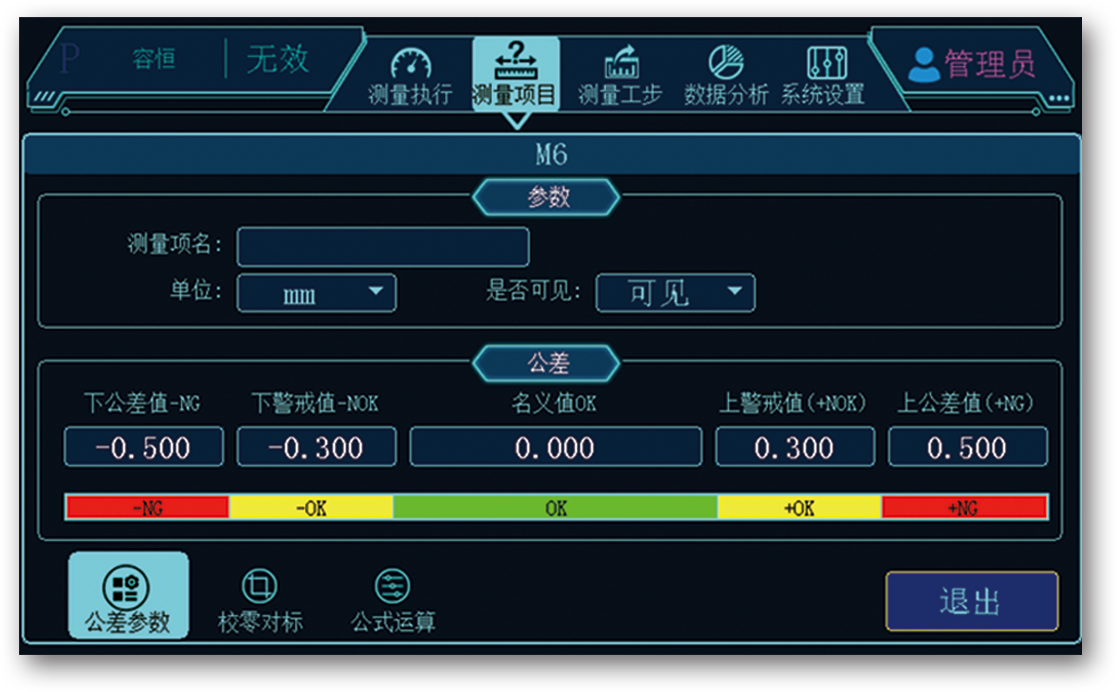

* 测量项目进行公差设置，NG、OK直观显示。

说明

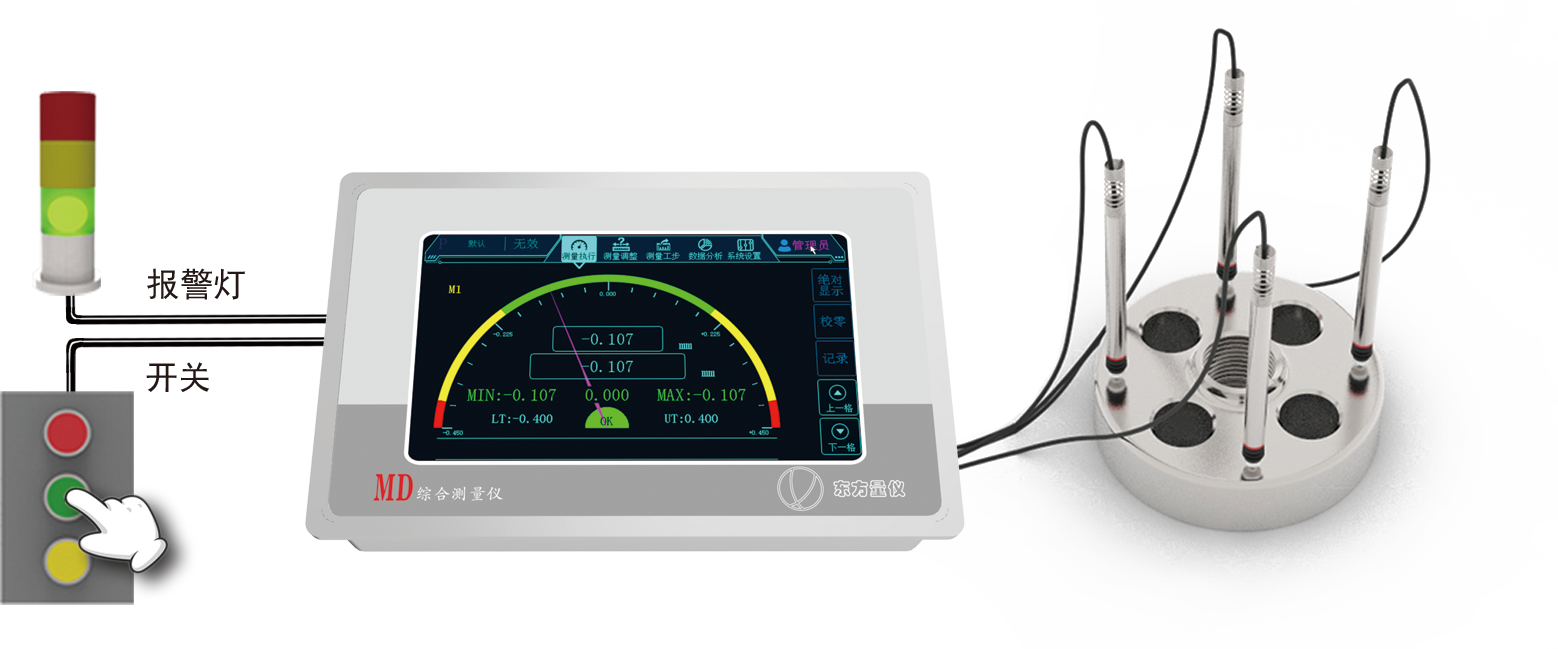

系统应用

特点

MD量仪内置高性能操作系统和DSP运算芯片，能进行1～32通道传感器数据的采集、 运算、存储。带有16路输入16路输出，可单机组建测量系统。

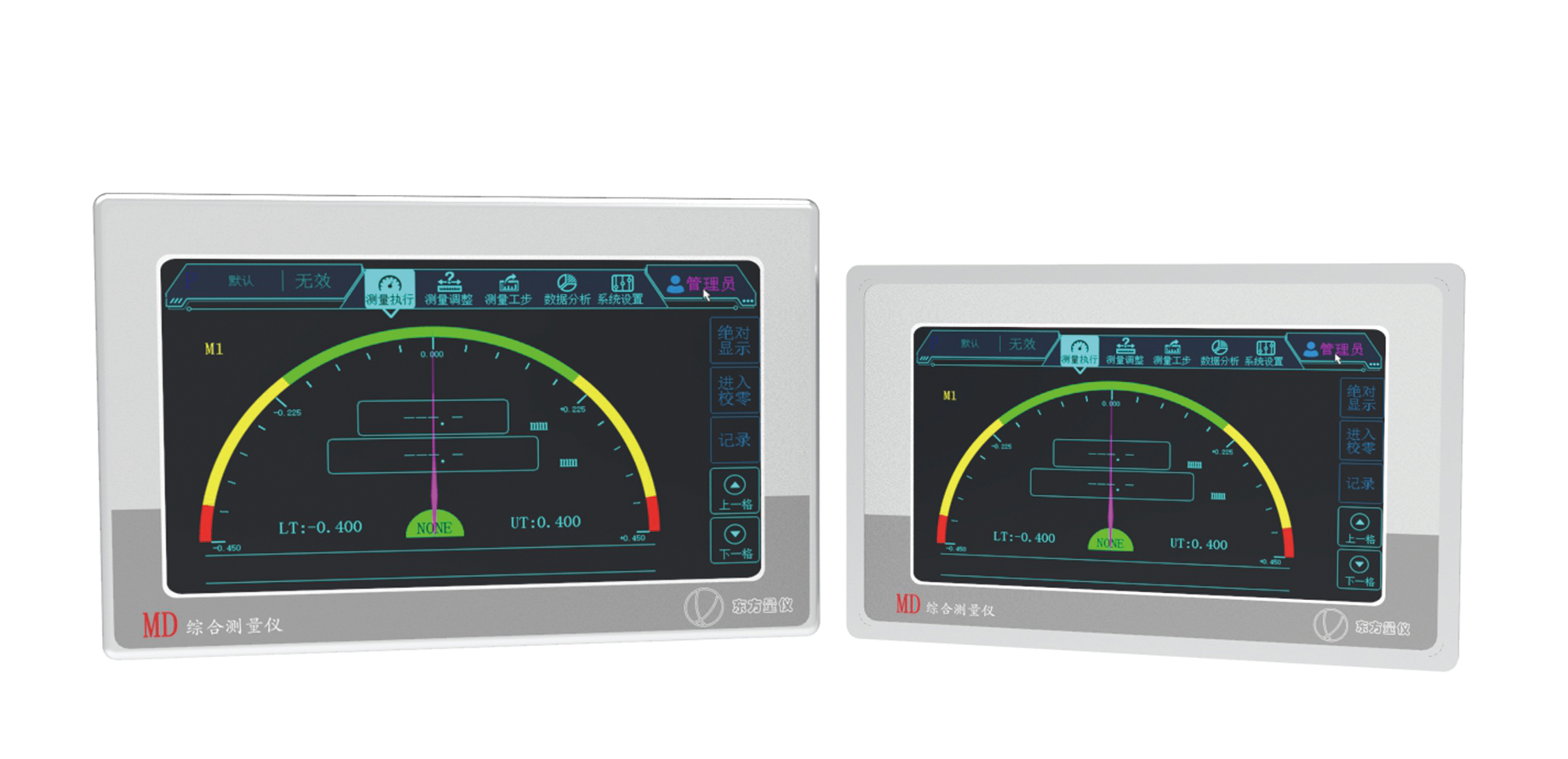

MD综合测量仪

* 测量结果IO电平输出反馈机床，测量数据网络接入MES。

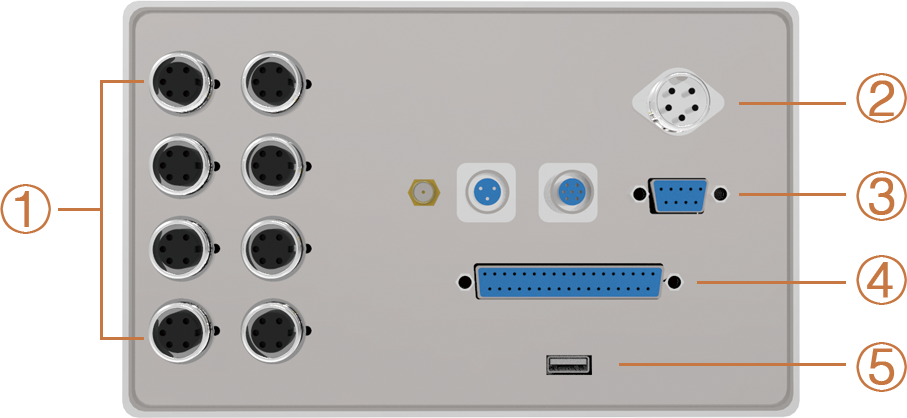

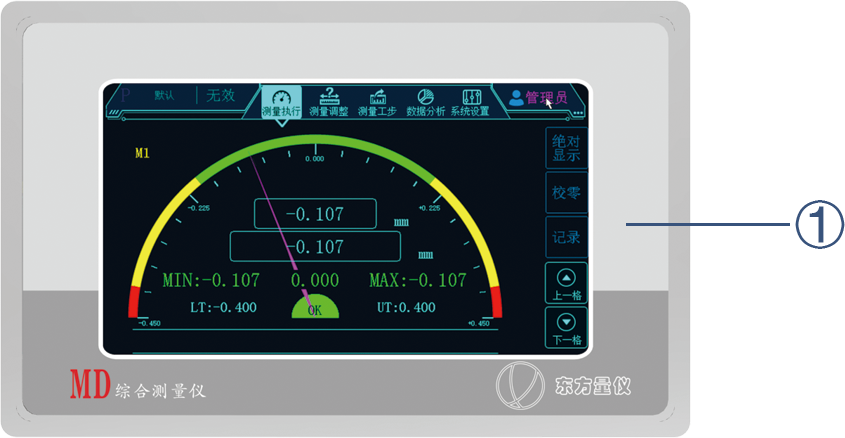

① 带触摸显示屏（7寸、10.1寸两种规格）

① 传感器输入接口 2,4,8,16,20,24,28,32可选

② 电源接口 24V

③ RS232接口

④ IO接口，8路输入8路输出（更多可定制）

⑤ USB接口，支持U盘，鼠标，键盘，扫描枪

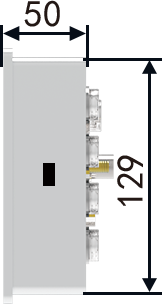

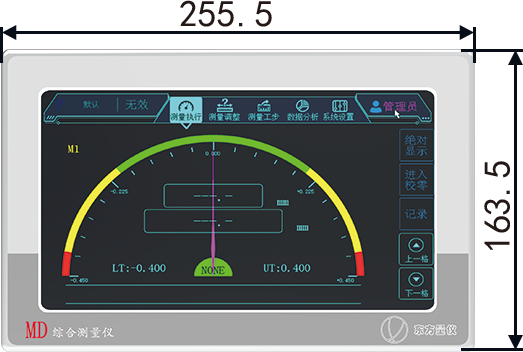

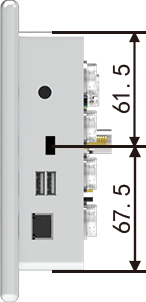

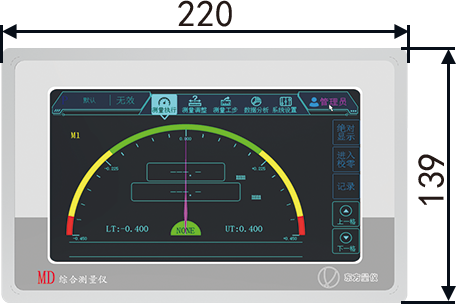

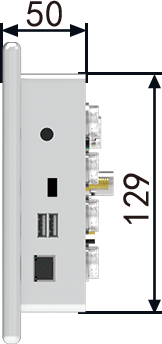

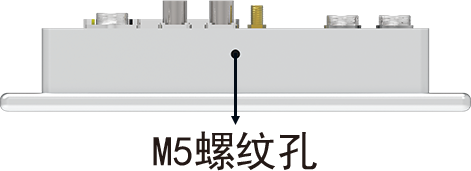

安装和尺寸（mm）

7寸

卡扣安装：

10.1寸

卡扣安装：

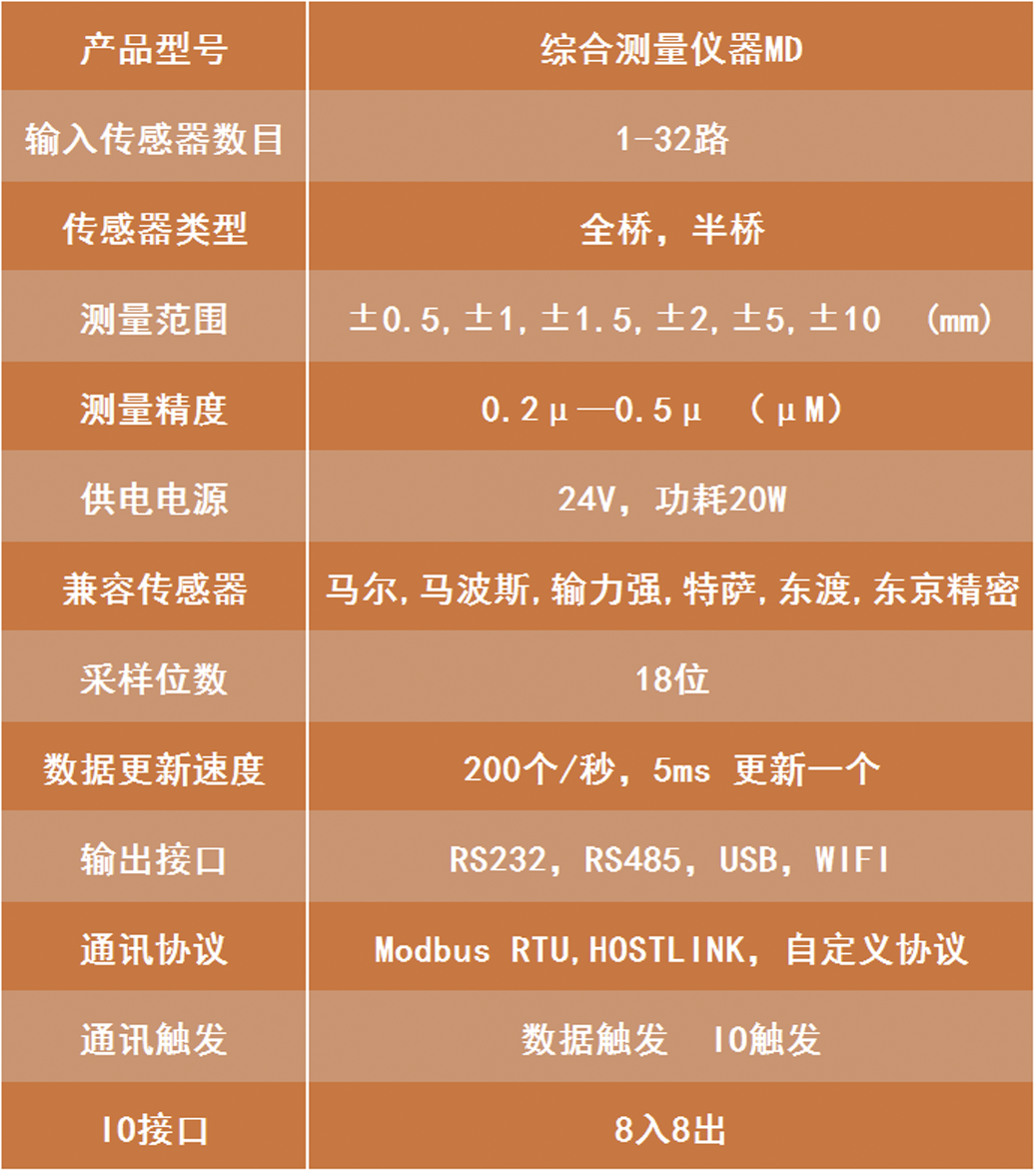

技术规格

3D图（可旋转查看）
