定子内径和圆度测量方案

本图为客户的产品定子示意图，要求测量内孔直径和圆度偏差，内孔有若干槽口。

根据产品定子结构，内孔有若干槽口，工件测量时，不能采用旋转测量，否则易损坏测头。如图采用LVDT位移传感器，结合固定测量工装，对定子的内孔和圆度进行测量。导向套是方便工件进出，防止工件碰撞测臂损坏传感器，并与定子内孔配合，提高测量精度。

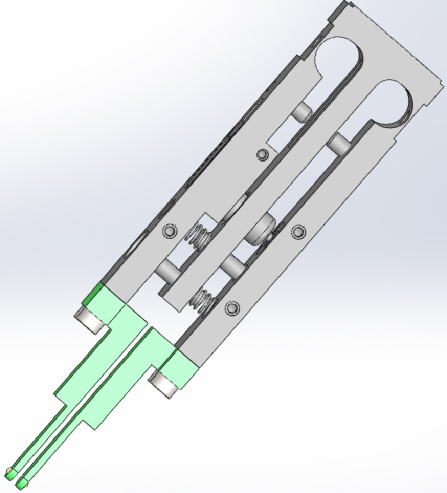

本图为采用的A17一体式LVDT位移传感器。采用2对传感器轴对称布置，分别测2个位置的直径，结合测量仪，读取4个传感器偏差值，可以直接计算出直径和圆度偏差。

本图为放上工件后，正常测量时的状态。因为是比较测量，所以先要用标准样件进行校准，校准各传感器测量位置，仪表定零，然后测量产品。读取各传感器偏差值 T1、T2、T3、T4

内孔2处直径偏差分别为： -(T1+T2)、-(T3+T4)

内孔圆度偏差为:(T1+T2)-(T3+T4)

如果要求提高测量全局精度，可换向测量。

本次测量方案中应用到的产品为一体式弹性位移传感器与MD综合测量仪。一体式弹性位移传感器，有效量程：±0.55mm，分辨率0.1μm。MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

图6 MD综合测量仪

对于加工件的几何尺寸测量，比如高度、长度、厚度以及圆度、同心度、跳动度等，都可以采用位移传感器，结合信号处理放大器，对工件进行测量。测量的结果可以由电脑端SPC软件读取，以Excel格式保存，进行常规的统计分析，或者上传数据库等操作。
