产品某表面的平面度测量。本方案是采用多个LVDT位移传感器，采集需测量平面的多个点的高度偏差，综合测量出产品平面度偏差。因为是比较测量，所以必须要平面度标准样板。具体步骤如下：
先放入标准样板，各传感器进入测量位置，对传感器及测量仪进行校准，传感器位置校定，测量仪表定零。然后传感器退回，取出标准样件，就可以开始测量工件了。

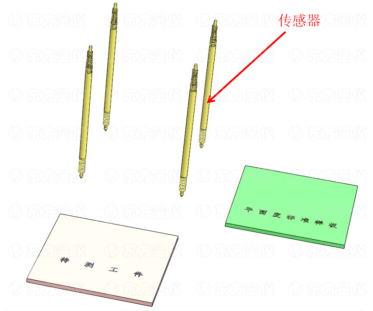

放入待测工件，各传感器进入原先校定的测量位置。读取各传感器的偏差值：按图中所示，
4个传感器的偏差按顺序依次记为T1、T2、T3、T4;那么该平面的平面度误差为： (T1-T2)-(T4-T3)
本次测量方案中应用到的产品为笔式位移传感器与MD综合测量仪。笔式位移传感器，有效量程：±5mm，精度：1-2μm。MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。
对于加工件的几何尺寸测量，比如高度、长度、厚度以及圆度、同心度、跳动度等，都可以采用位移传感器，结合信号处理放大器，对工件进行测量。测量的结果可以由电脑端SPC软件读取，以Excel格式保存，进行常规的统计分析，或者上传数据库等操作。
