球头及外径锥度测量方案

本图为要求测量的产品示意图。要求测量1处球头外径，2处的外径，3处的锥度。

根据测量要求，采用如图所示测量台进行测量。采用回弹式笔式位移传感器，4对传感器按轴对称布置，1对测量1处球头，1对测量2处直径，2对分别测量3处锥体2端直径尺寸。

定位套内孔和底部按工件球头结构和尺寸配套制作，提高工件定位精度，减少测量位置变动带来的测量误差。

本图为测量时的状态。因为是比较测量，所以要先采用标准样件进行校准，校准各传感器测量时的位置，定位好气缸测量行程，测量仪定零。随后气缸带动传感器回位，取出标准样件。

然后就可以开始测量产品。

本图为测量时的截面图。通过测量仪，分别读取各个传感器偏差C；通过1处2个传感器测量值计算出球头偏差；通过2处2个传感器测量值计算出直径偏差；通过3处4个传感器的测量值，利用三角函数计算出锥度偏差：与图纸要求进行比对，从而判定产品是否合格。

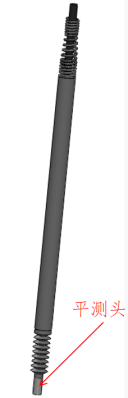

本次测量方案中应用到的产品为气动一体式弹性位移传感器与MD综合测量仪。气动一体式弹性位移传感器，有效量程：±0.5mm，分辨率0.1μm。MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

对于加工件的几何尺寸测量，比如高度、长度、厚度以及圆度、同心度、跳动度等，都可以采用位移传感器，结合信号处理放大器，对工件进行测量。测量的结果可以由电脑端SPC软件读取，以Excel格式保存，进行常规的统计分析，或者上传数据库等操作。
