产品同轴度和轴径测量方案

轴类零件多个位置处直径及不同位置之间的同轴度测量。本方案是采用LVDT位移传感器，结合产品定位工装，对产品的不同位置轴径处进行测量。每个位置布置一对传感器。因为是比较测量，所以必须要有标准样件。具体步骤如下：

先放入标准样件，传感器进入测量位置，测头伸出，对每个测量位置的传感器定位和伸出距离进行校准。校准后，对各传感器对应的测量仪读数定零。然后测头缩回，取出标准样件，就可以开始测量工件了。

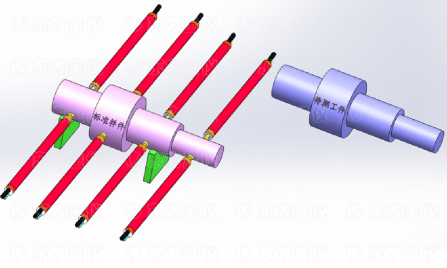

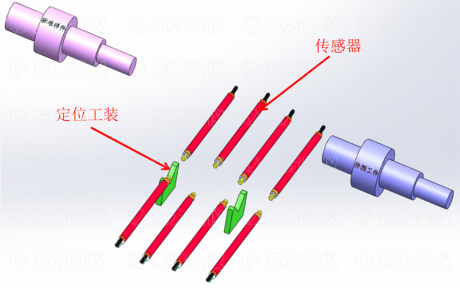

放入待测工件，各传感器测头伸出，开始测量。读取不同位置处传感器偏差值（如图）：

T1左、T1右；T2左、T2右；T3左、T3右；T4左、T4右

那么不同位置处直径偏差分别为：

T1左+T1右、T2左+T2右、T3左+T3右、T4左+T4右

不同位置之间的同轴度偏差为（比喻位置3相对于基准位置1的同轴度）：

（T3左-T3右）-（T1左-T1右）

本次测量方案中应用到的产品为笔式位移传感器与MD综合测量仪。笔式位移传感器，有效量程：±5mm，精度：1-2μm。MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

对于加工件的几何尺寸测量，比如高度、长度、厚度以及圆度、同心度、跳动度等，都可以采用位移传感器，结合信号处理放大器，对工件进行测量。测量的结果可以由电脑端SPC软件读取，以Excel格式保存，进行常规的统计分析，或者上传数据库等操作。
