小零件内外径同步测量方案

本图为客户的产品示意图，要求测量下部内径尺寸和外径尺寸偏差，零件尺寸小，内径只有5mm，公差要求较高内径为0.02，外径为0.01。

根据客户产品尺寸小，公差要求较高的特性，采用如图所示电感位移传感器结合测量工装进行测量。外径测量采用A17，2个对称布置。内径测量采用电子塞规（内置A18)，电子塞规头部导向套同时起到对工件定位的作用。

本图为测量内径的A18传感器，测量5mm的内孔偏差。

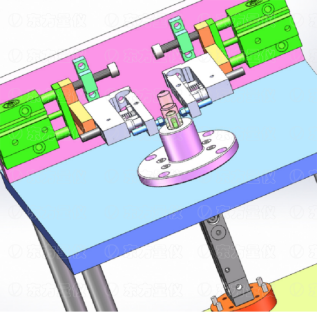

本图为测量时的状态。因为是比较测量，所以先采用标准件进行校准，校准各传感器，各传感器定位好，气缸限位调节固定好，测量仪定零，然后测量产品。

测量产品时，多通道测量仪可以分别读取各传感器偏差，并计算出尺寸偏差。内孔偏差由A18传感器连接的通道，可以直接读取偏差值，并判定产品是否合格。外径偏差由各A17传感器连接的通道，读取偏差分别为T1和T2,可计算外径偏差：T1+T2,然后判定产品是否合格。

本次测量方案中应用到的产品为电子塞规与MD综合测量仪。下图所示为内部传感器带测头。采用的电子塞规其内部就是一个LVDT弹性位移传感器，结合测量仪就能测量并输出孔径的偏差。导套是方便电子塞规进出工件，防止测臂碰撞工件损坏传感器，并与工件内孔配合，提高测量精度。电子塞规及配套测量仪，测量产品前，首先需采用基准尺寸左右大小不同样规进行线性校准；随后用同基准尺寸一样的样件，对电子塞规校对，测量仪定零。校准后就可以直接测量产品了。

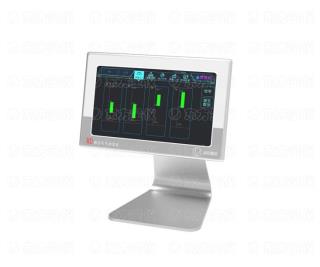

MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

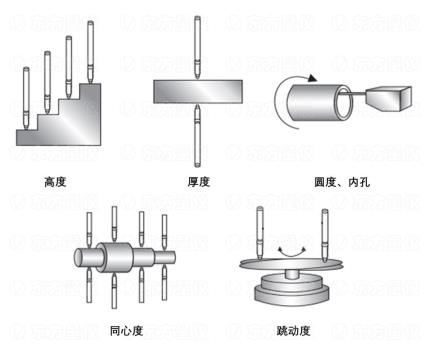

对于加工件的几何尺寸测量，比如高度、长度、厚度以及圆度、同心度、跳动度等，都可以采用位移传感器，结合信号处理放大器，对工件进行测量。测量的结果可以由电脑端SPC软件读取，以Excel格式保存，进行常规的统计分析，或者上传数据库等操作。
