异形壳体轴孔位同轴度测量方案

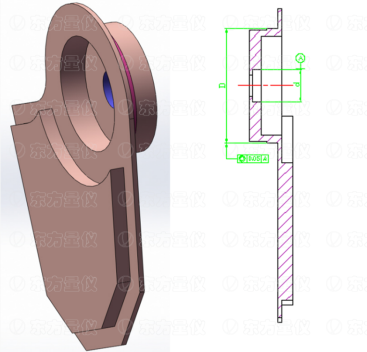

本图为客户要求测量的异形壳体产品示意图。测量如图工件轴孔位置处,外径D相对于基准孔d的同轴度。工件回转半径过大,不建议采用回转工件的方式测量。

1

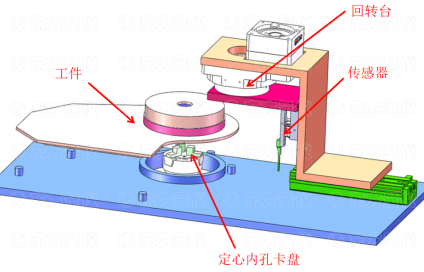

采用如图所示工装进行测量。工件不旋转,采用定心内孔卡盘,可支撑夹紧基准孔位。

传感器固定在回转台上,可绕回转中心回转。

2

本图为测量时的状态。工件由基准孔定位夹紧。测量部件移动至测量位置,回转台中心提前调整与定心夹具同心。回转台带动传感器及测点绕工件被测部位缓慢均匀的回转一周。测量仪读取测量的最大值和最小值,同轴度偏差为:(TMax-TMin)/2

3

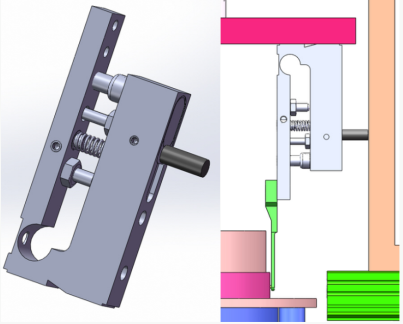

本次测量方案中应用到的产品为一体式弹性位移传感器与MD综合测量仪。一体式弹性位移传感器,有效量程:±0.5mm,分辨率0.1μm。MD综合测量仪是带有显示、运算、数据存储、反馈输出功能的综合测量仪。可以代替普通的量仪+PLC或者量仪+电脑的应用。

QQ图片20241129094055



6

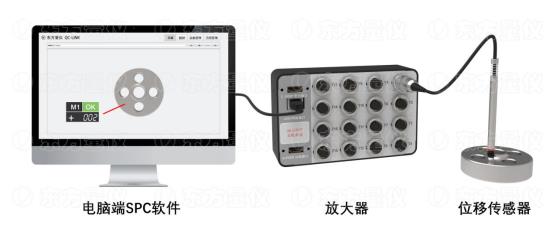

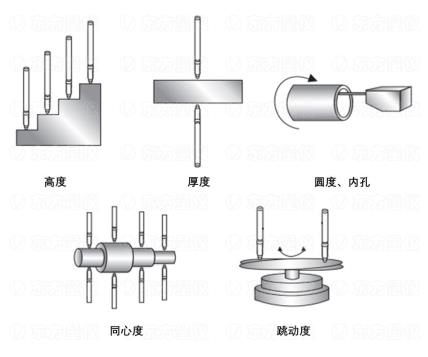

对于加工件的几何尺寸测量,比如高度、长度、厚度以及圆度、同心度、跳动度等,都可以采用位移传感器,结合信号处理放大器,对工件进行测量。测量的结果可以由电脑端SPC软件读取,以Excel格式保存,进行常规的统计分析,或者上传数据库等操作。
