圆全跳动测量方案

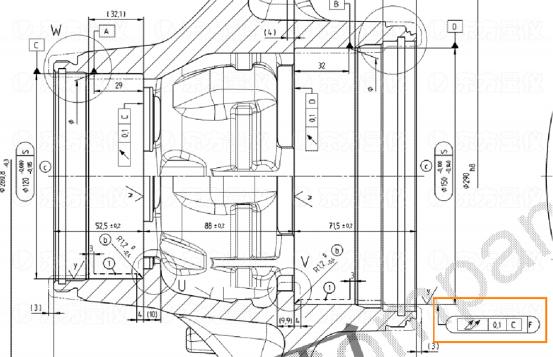

本图为产品部分尺寸详图，要求测量φ150内孔的全跳动（相对于基准Cφ120的内孔）。
参照技术手册上的，如图采用LVDT位移传感器，结合回转内夹头定位固定工件。回转夹头轴线与底面平行，位移传感器也要求水平放置，并与夹头轴线对齐。

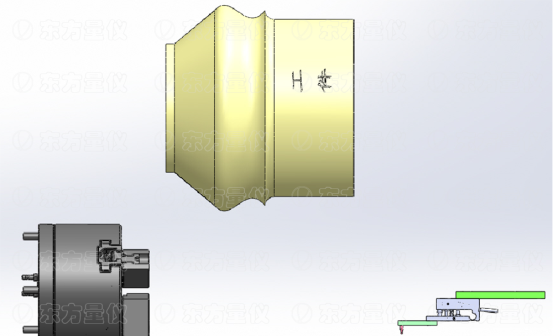

以基准Cφ120的内孔为定位基准，回转夹头夹持该处孔位，可带动工件绕基准轴回转。位移传感器由外部进入工件内至测量位，传感器可沿轴线移动。工件一边旋转，传感器一边沿轴线移动，完成需测量孔的全跳动测量。

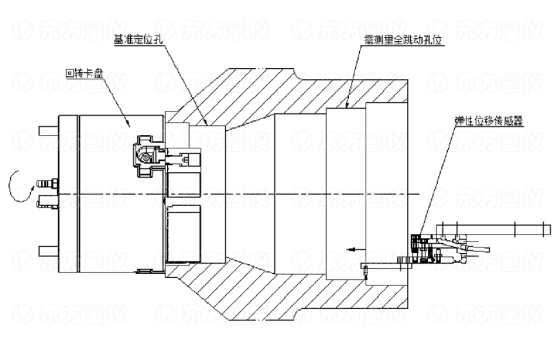

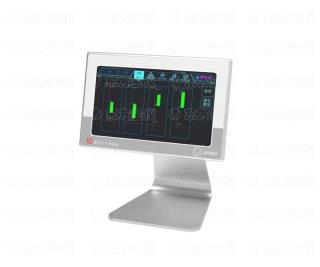

本图为测量时的状态。在工件回转的过程中，传感器沿基准轴线，从φ150内孔的右端移动至左端。在整个过程中，传感器配套测量仪读取测量的最大值和最小值，那么φ150内孔的全跳动就是： Tmax-Tmin
