测量传感器
带导向结构的设计，解决对中难题，将孔类部件的径向位移转换为轴向位移。
回弹式：
机械动作使传感器接触工件进行测量。
气推式：
气体推动传感器弹出测量。测量结构简单。
气推式：
回弹式：
驱动方式

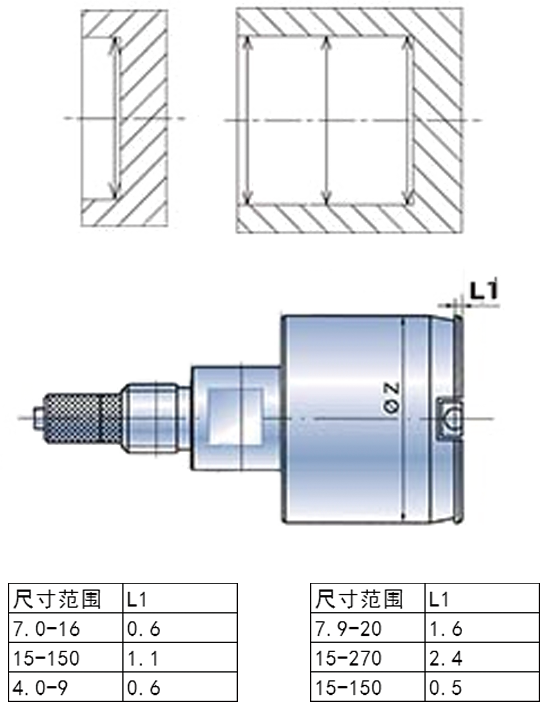

盲孔塞规测头
① 固定柄：自动测量时可用外部螺纹固定，和测量夹具直接连接。
② 位移传感器：此处装入位移传感器，内径方向的径向位移，转化为轴向位移驱动传感器，此处安装孔径为φ8h6。
③ 轴向导杆：顶端带有一定锥度，将径向位移，1:1传递给轴向位移传感器。
④ 导向圆柱套
⑤ 两瓣式测量结构
⑥ 接触测头：和被测工件内孔表面直接接触，硬质合金材质，磨损后可更换。

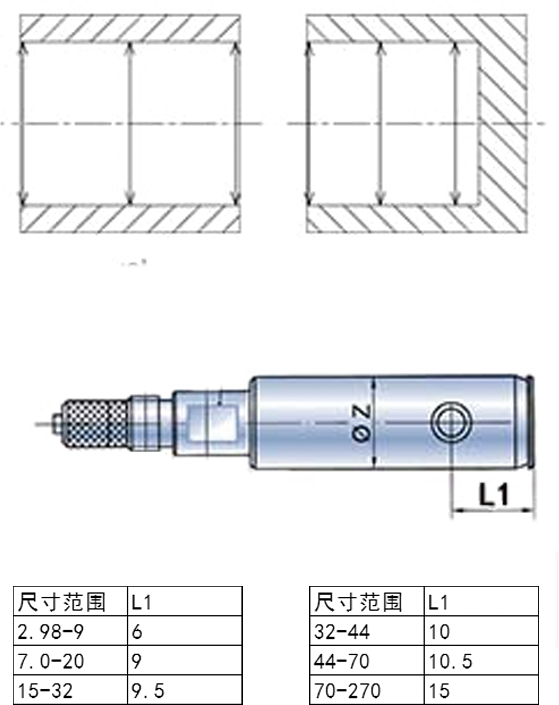

通孔塞规测头
内置电位移传感器，位移信号直接输出，方便配置于数字式测量场合。

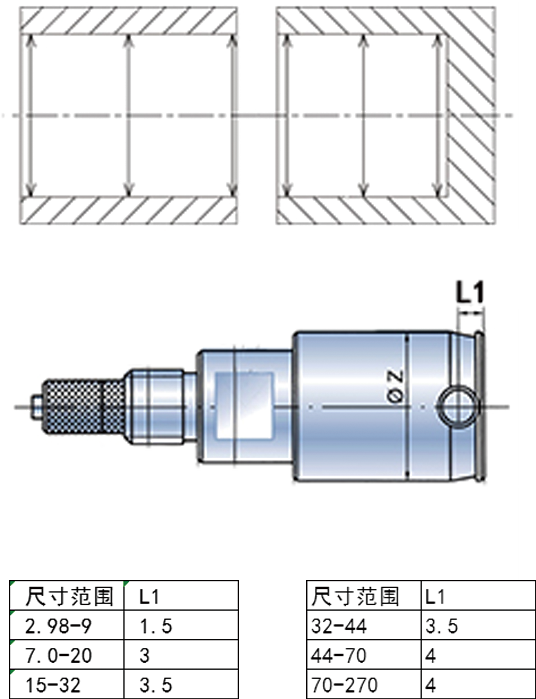

标准塞规测头
产品尺寸（mm）

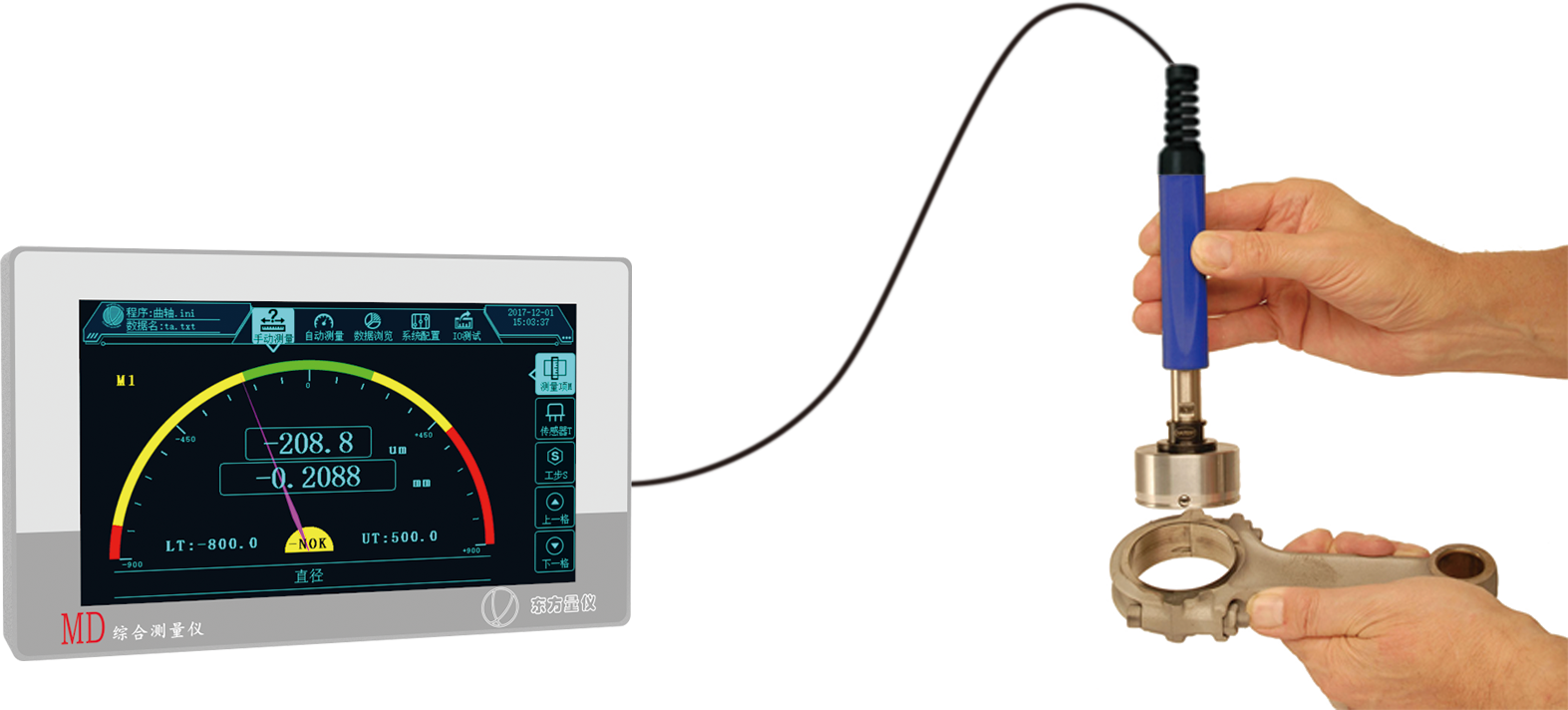

系统应用
结构图
出线方式
径向：
轴向：
径向：长度方向较短
轴向：长度方向较长
量程大小
有效量程有：±0.5mm，±1mm，±2.5mm， ±5mm，±10mm等规格可选。根据测量工件的公差，选择合适量程。
其他类型
内径测头电动传感器
