测量传感器
利用气压测量内外径尺寸，非接触测量。 结构和应用简单。
回弹式：
机械动作使传感器接触工件进行测量。
气推式：
气体推动传感器弹出测量。测量结构简单。
气推式：
回弹式：
驱动方式

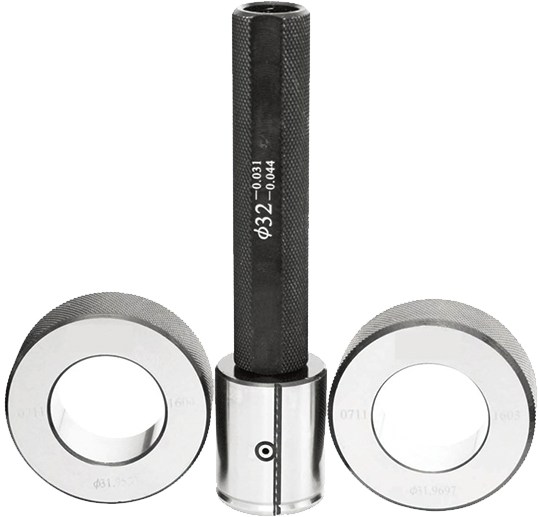

内径测头系统
测量内孔时使用。可以用来测量孔内径， 圆度等。需要明确被测工件公差，材质， 孔深，大小等参数后，进行定制。
非接触式吹气测量。量程0.2mm，重复度1μm。

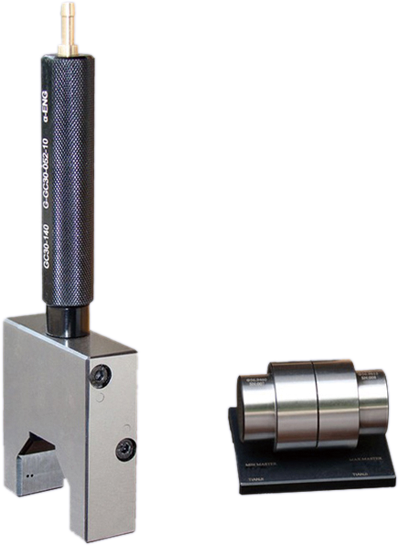

外径测头系统
测量轴径外径时使用。用来测量轴径， 轴圆度等。需要明确被测工件公差，材质， 孔深，大小等参数后，进行定制。
注：不同规格测头尺寸不同，需要根据被测工件大小、测量范围进行定制，具体可向公司咨询了解。

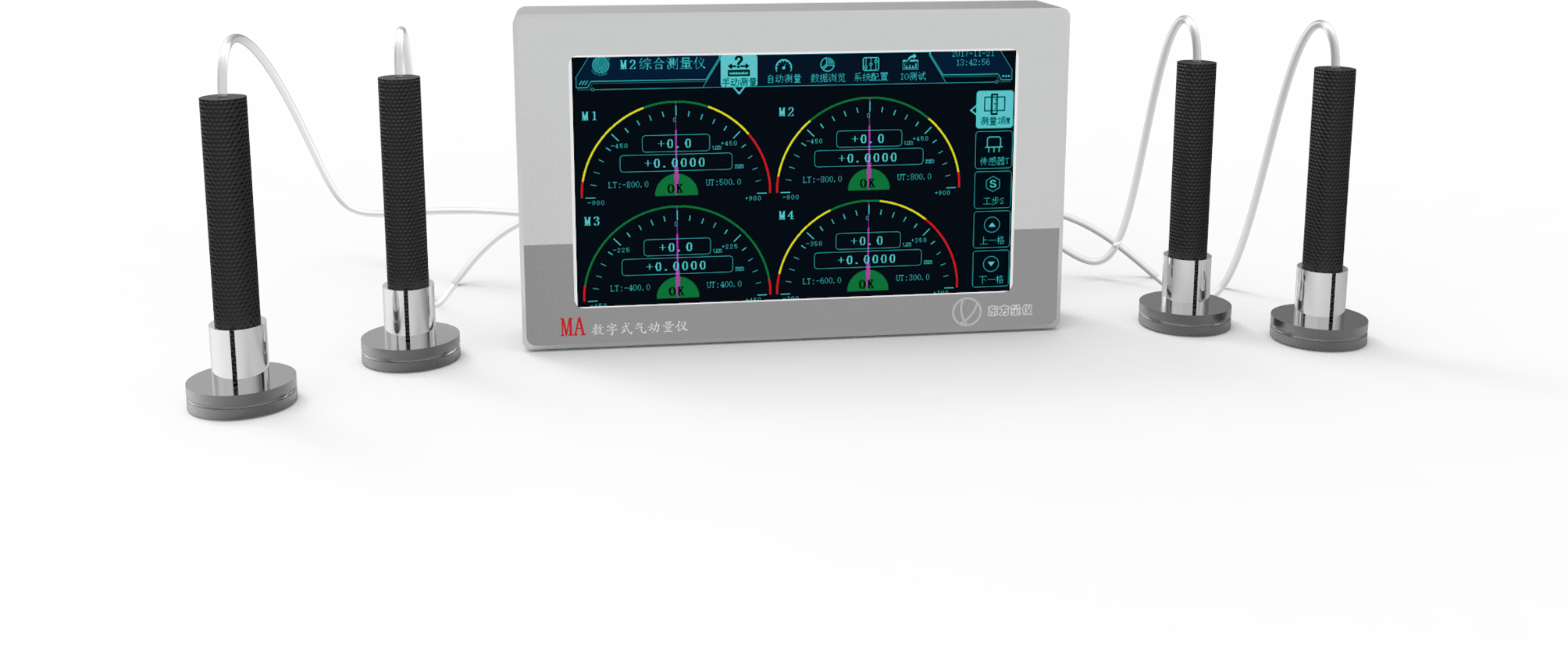

系统应用

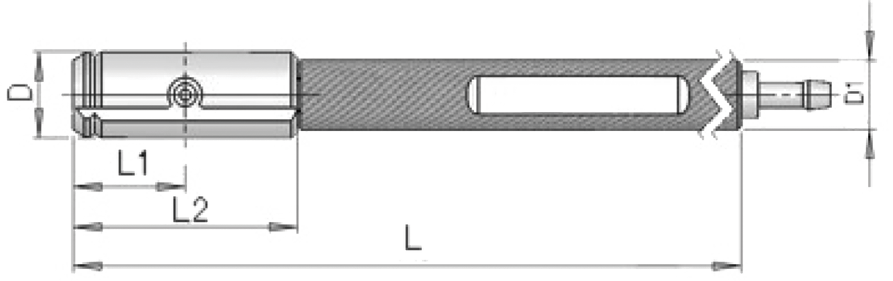

尺寸示意
测量原理
测头外形
说
明
出线方式
径向：
轴向：
径向：长度方向较短
轴向：长度方向较长
量程大小
有效量程有：±0.5mm，±1mm，±2.5mm， ±5mm，±10mm等规格可选。根据测量工件的公差，选择合适量程。

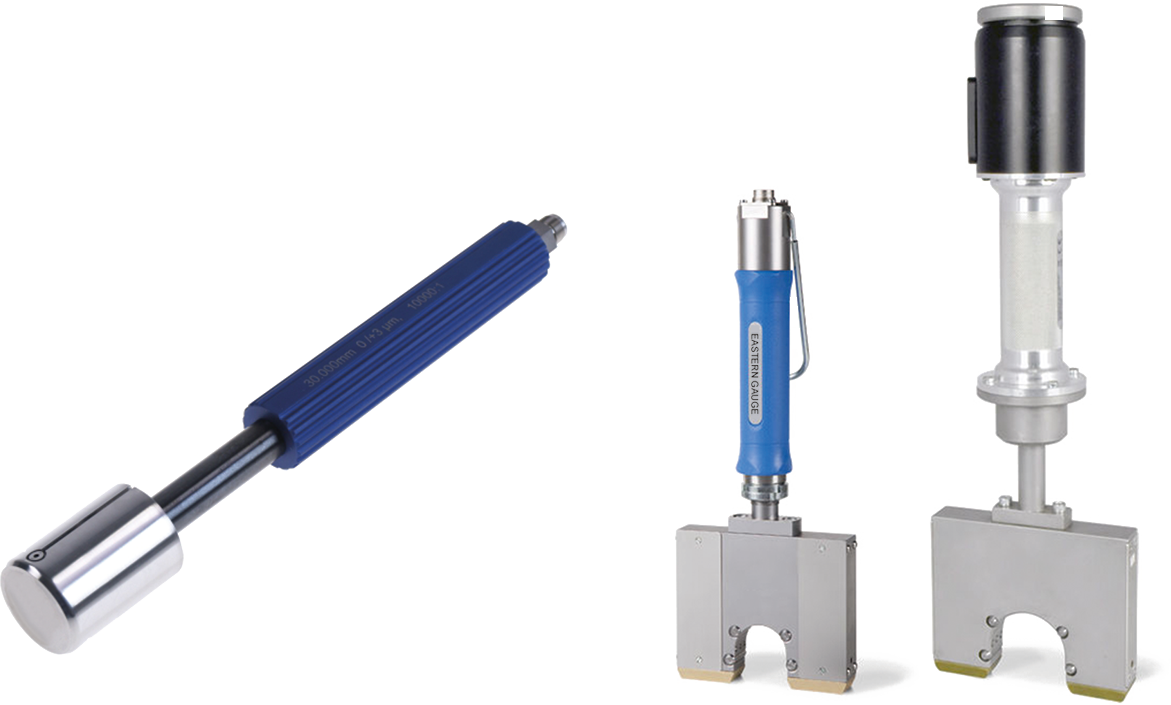

其他类型
气动内外径测头
