量仪放大器

MAS气动量仪，是配合机床自动测量使用的专用 气电放大装置。带有IO控制，反馈输出，RS232 或者RS485数据传输功能。

说明

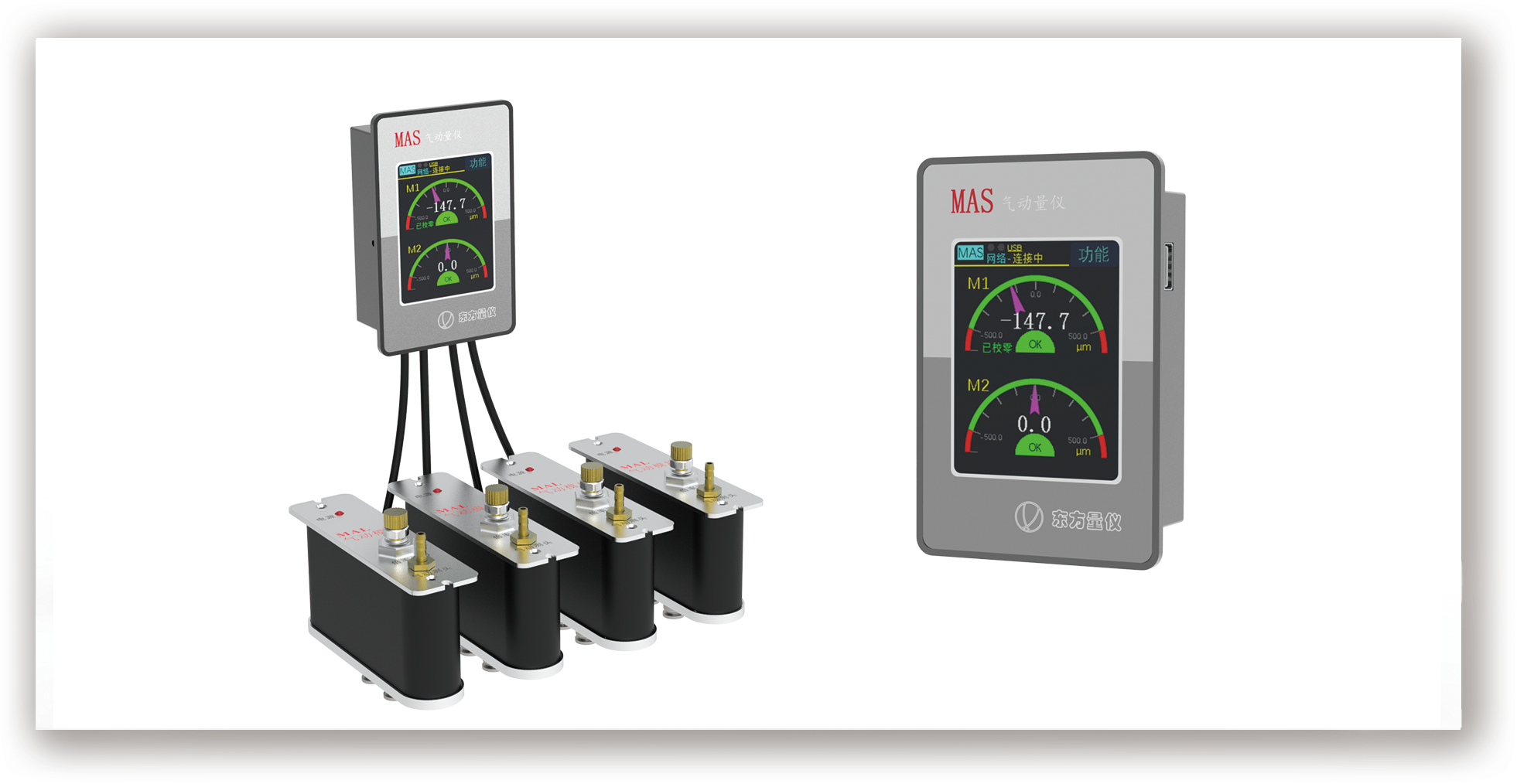

系统应用

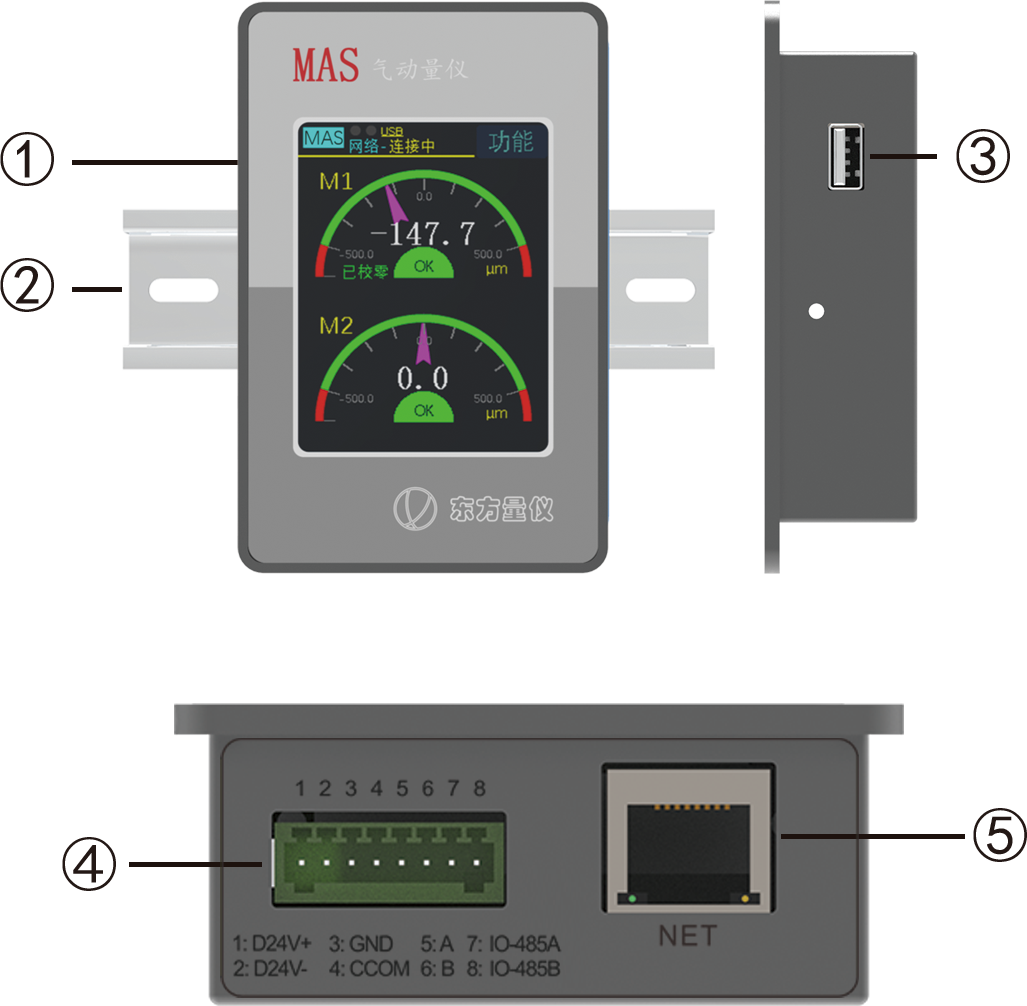

MAS气动测量仪

① 3.5寸带触摸LCD

② 35mm DIN安装导轨

③ U盘接口

④ 电源通讯复合接口

     1:D24V+  3:GND   5:A  7:IO-485A

     2:D24V-  4:CCOM  6:B  8:IO-485B

⑤ 网口

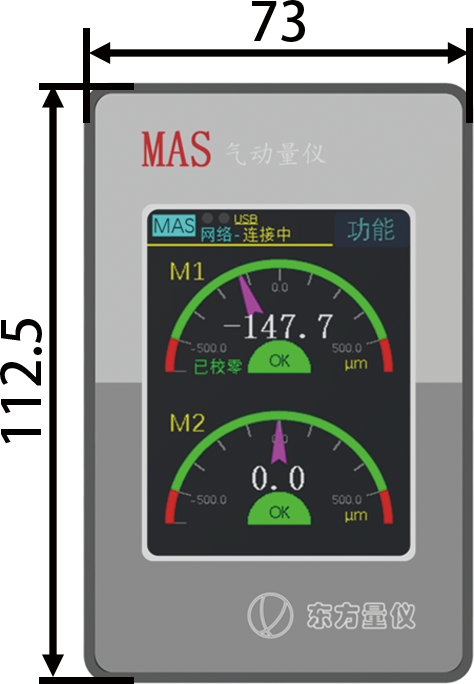

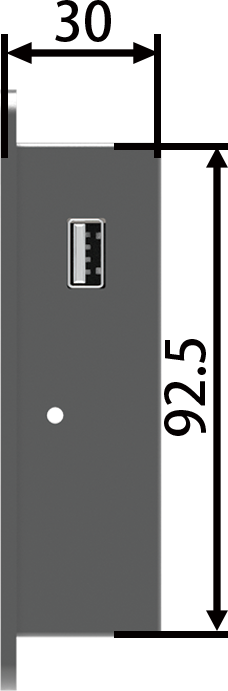

安装和尺寸（mm）

应用于孔类部件磨后检测， 或者车后孔径检测，测量反 馈车床，加工进行实时补偿。 对加工件进行分检。

技术规格

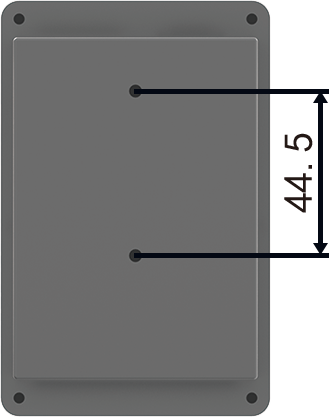

安装孔：

孔位与导轨卡扣上孔位一致

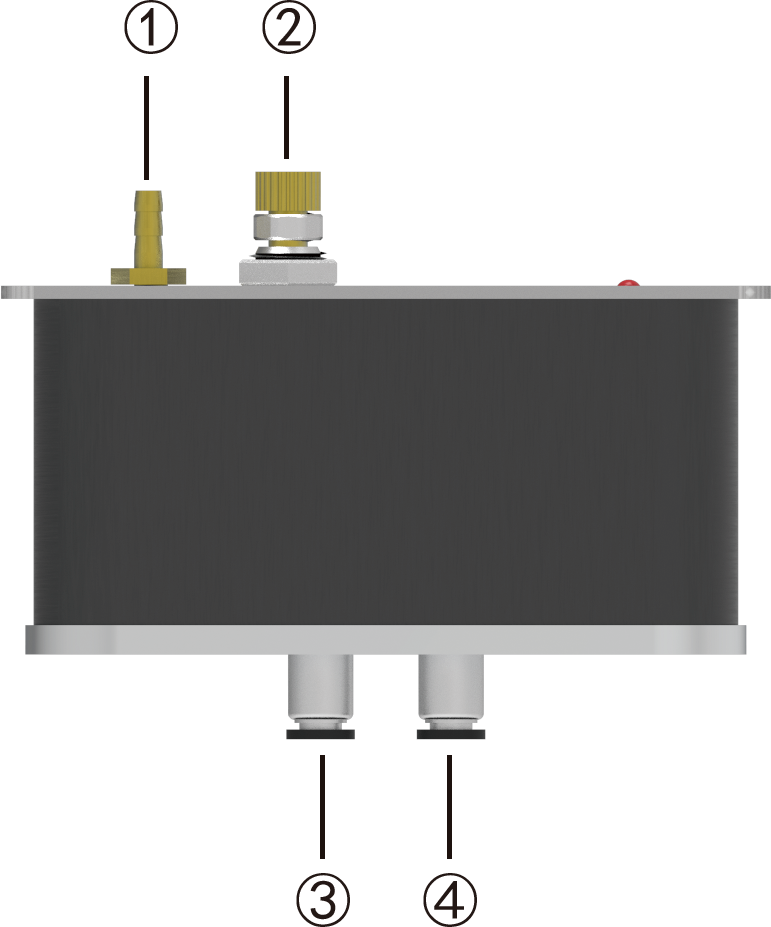

MAS气腔

① 测头接口

② 调节阀

③ 气源

④ 下级气源

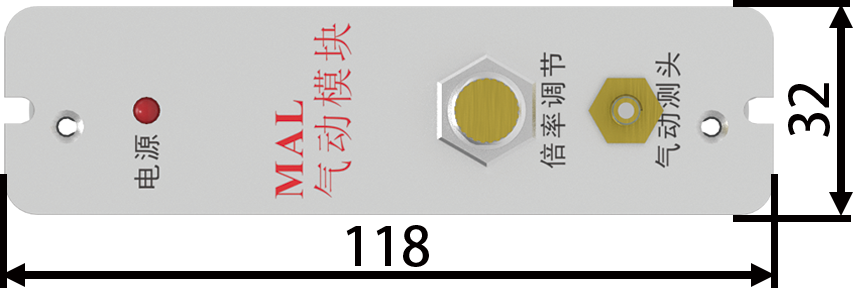

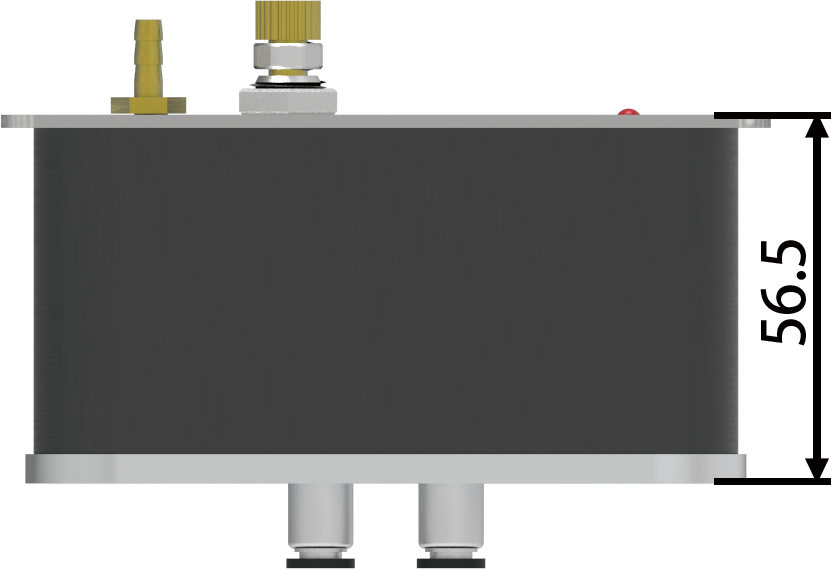

安装和尺寸（mm）

3D图（可旋转查看）
