量仪放大器

东方量仪MDU1

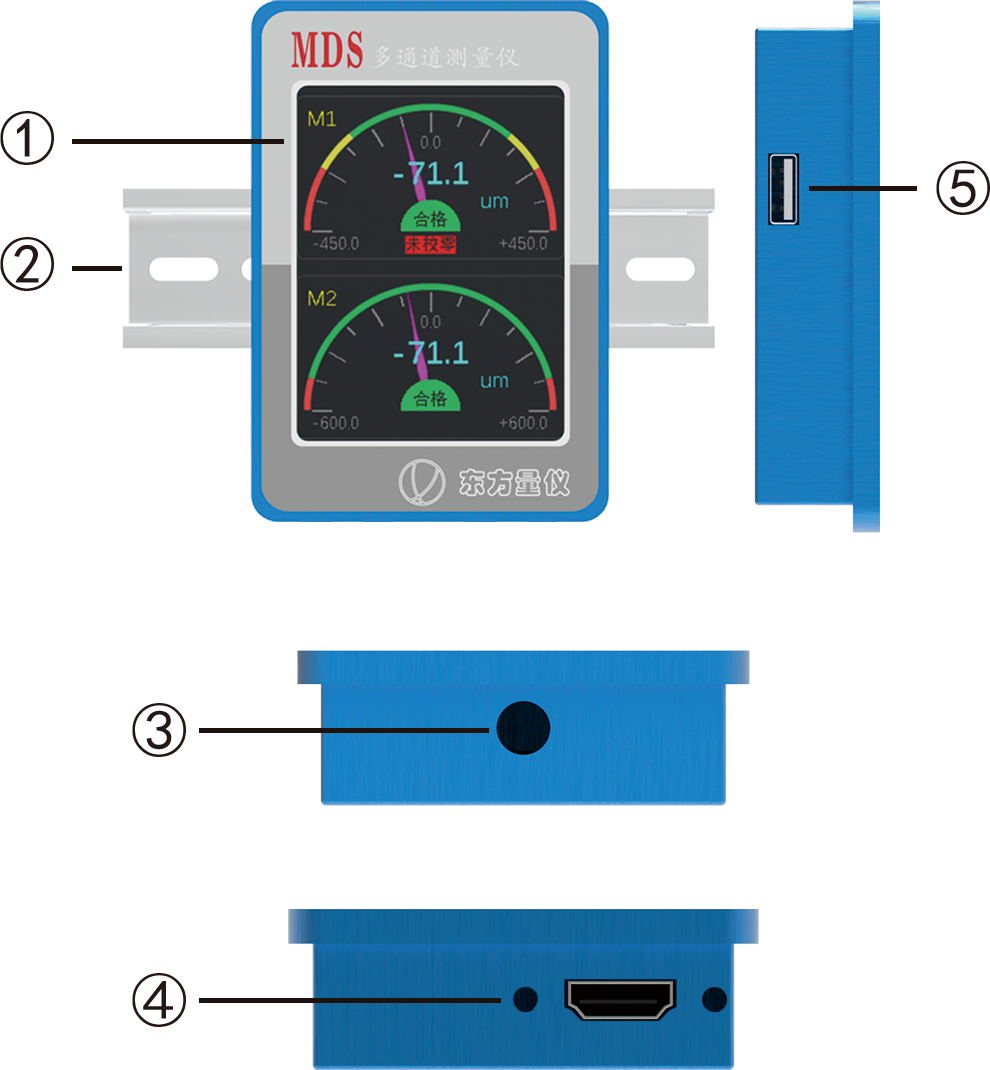

① 3.5寸带触摸LCD

② 35mm DIN安装导轨

③ 传感器连接线缆

④ 仪器复合接口

⑤ U盘接口（选配）

说明

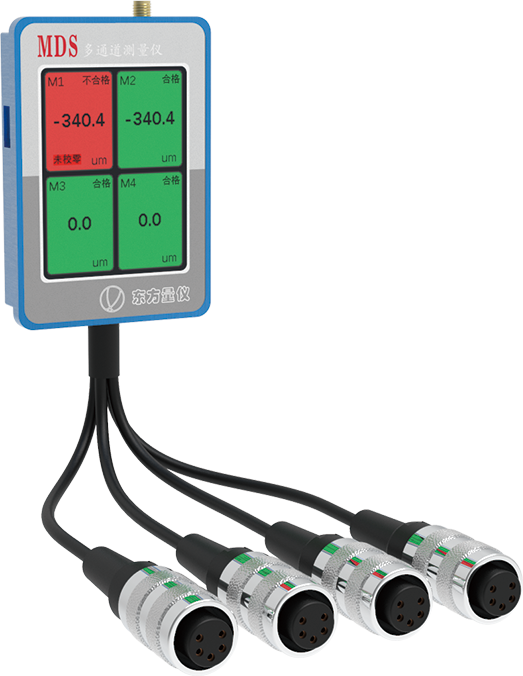

可以接入1-4路的位移传感器，并对四路位移传感器进行差值、最大、最小等运算。 并对测量结果进行OK、NG输出。仪器屏幕直接显示测量数值和结果，并可通过IO信号输出。

体积小巧的传感器测量仪，带有3.5寸触摸显示 屏，可以直接输入测量判断要求，上下限公差等。 可接入1—4路位移传感器，并对每一路测量信号 进行独立的结果判断，输出测量结果。

系统应用

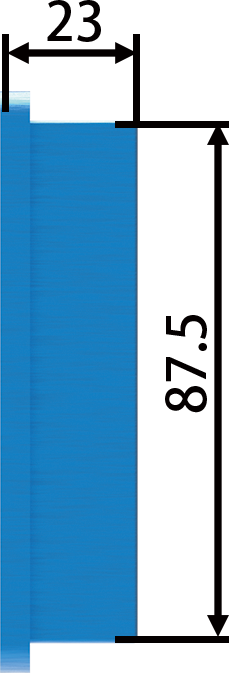

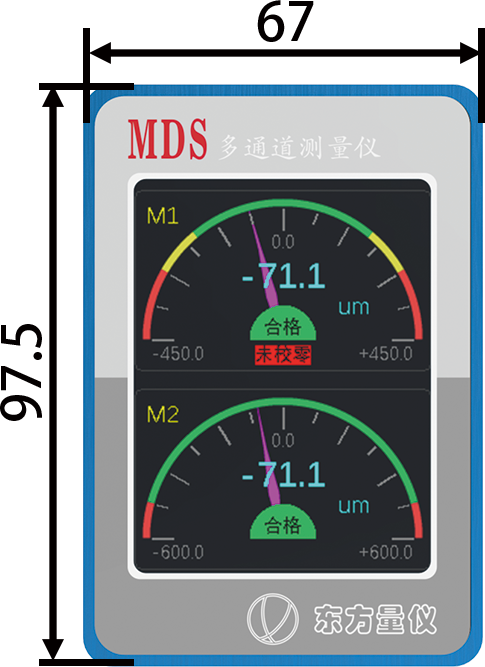

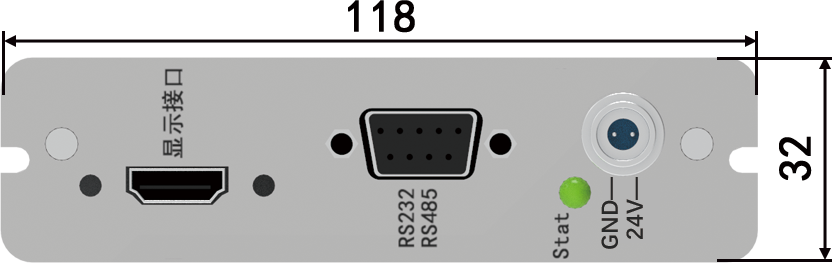

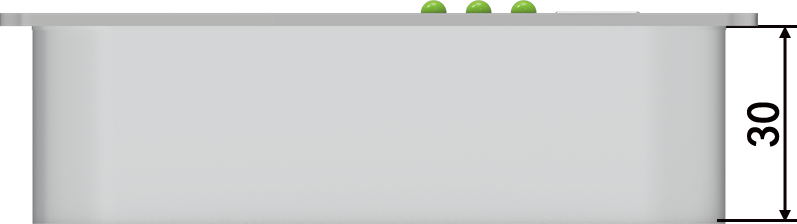

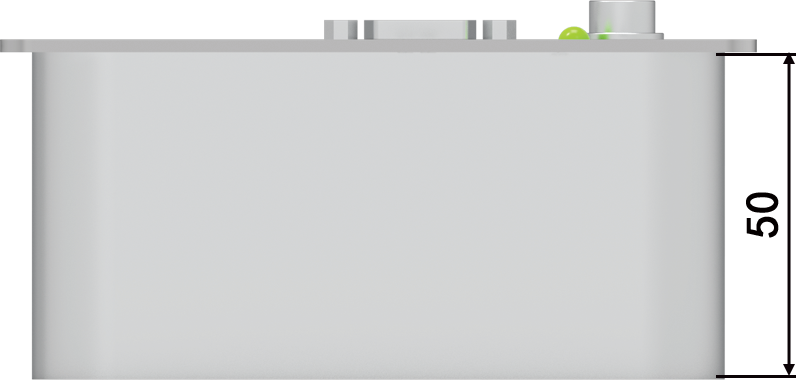

安装和尺寸（mm）

技术规格

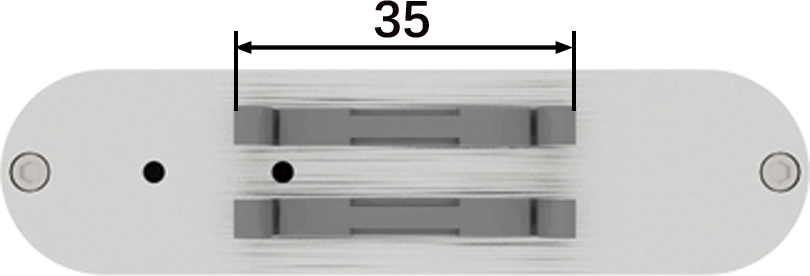

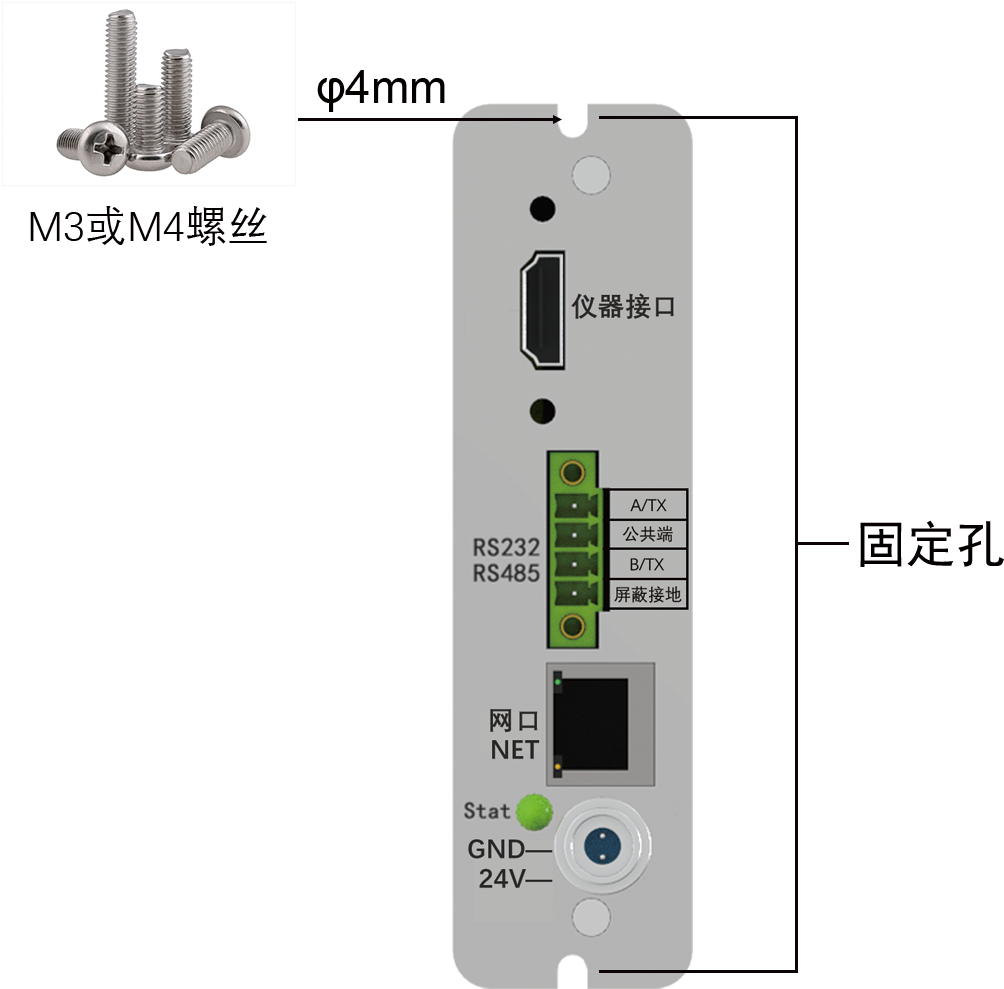

安装孔：

孔位与导轨卡扣上孔位一致

应用示例

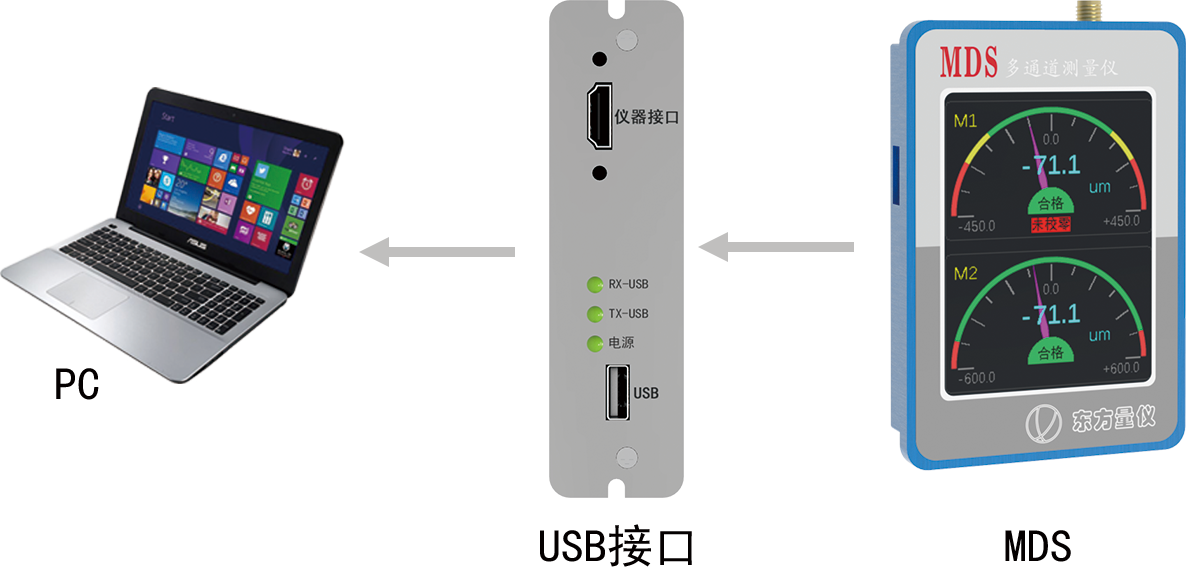

1、直接通过USB连接线，连接电脑，由电脑通过USB供电，数据直传电脑。

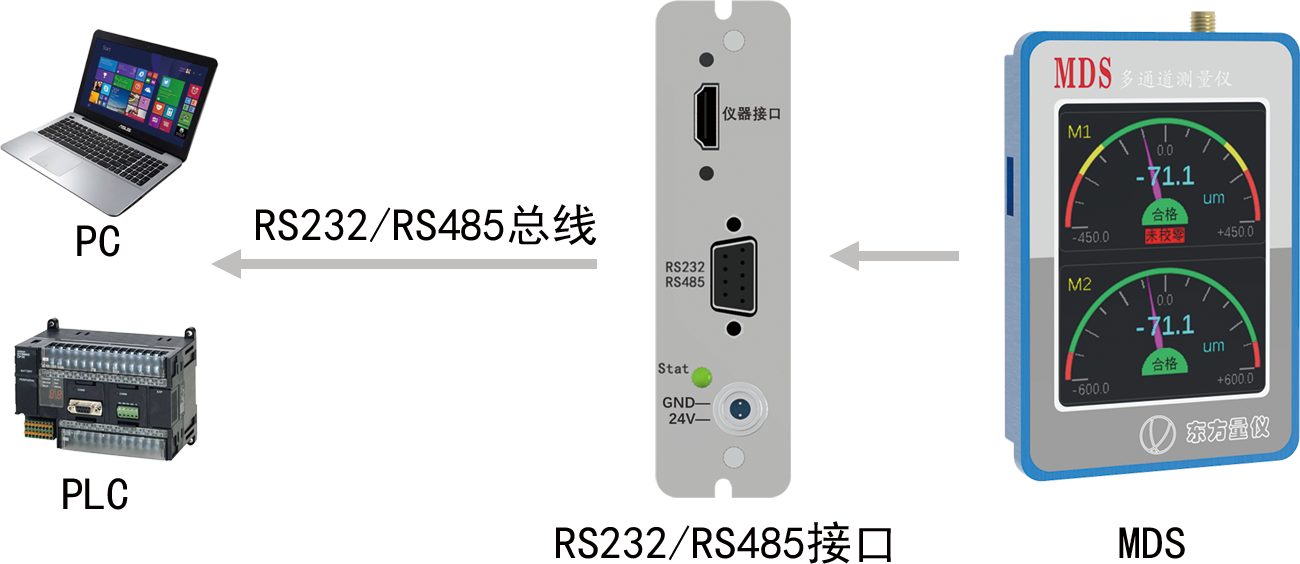

3、通过RS232和RS485通讯端口， 接入电脑或者PLC。并提供配套的电脑端数据采集显示软件，可直接存入EXCEL文档。

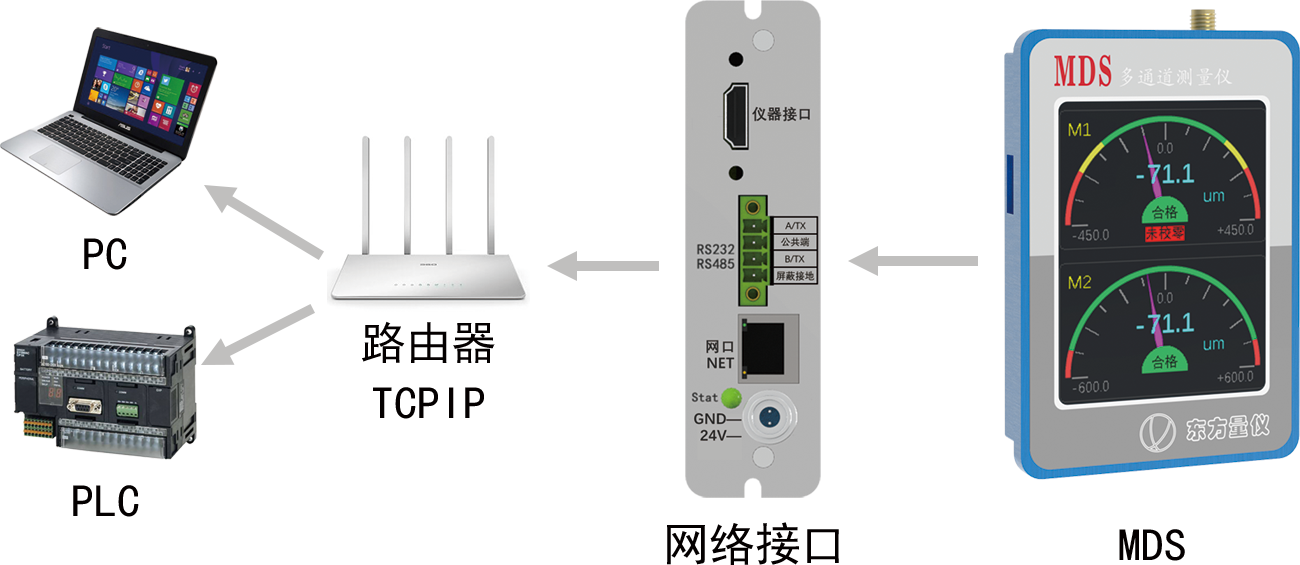

2、通过网络和以太网连接，电脑或者PLC通过以太网进行数据读取。

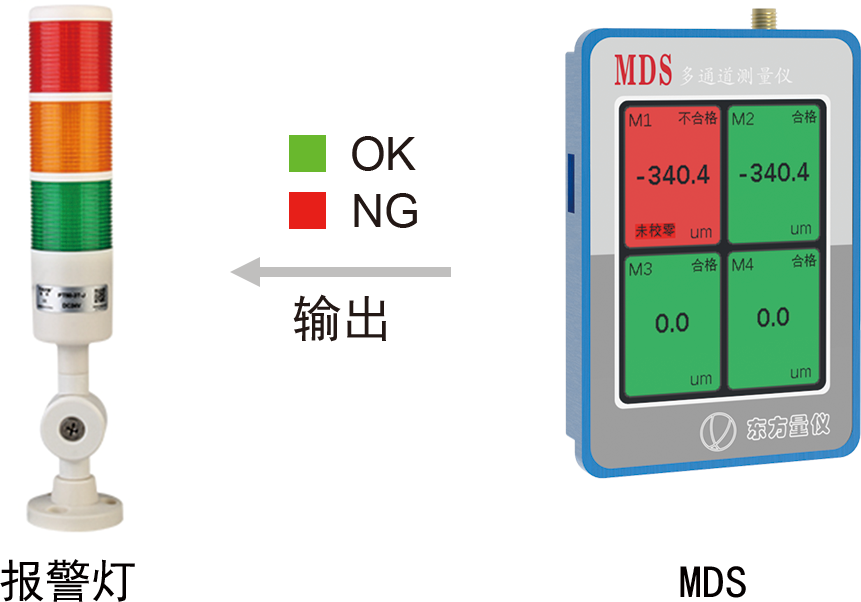

4、单机测量应用。可直接进行数据测量，存储功能，并通过显示屏和IO输出OK/NG信号。

USB直连接口

传感器接口

MDS接口

固定方式

IO功能接口

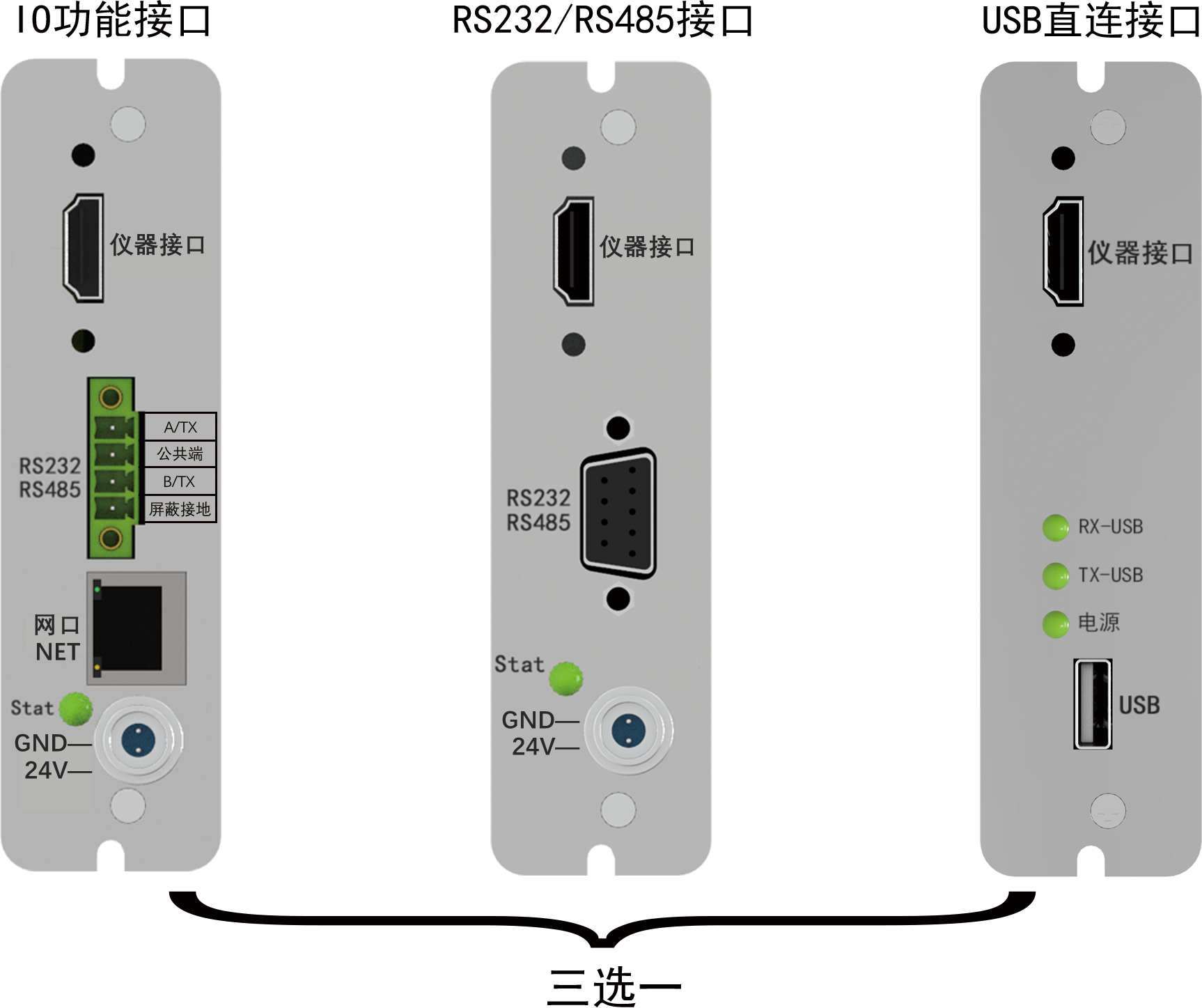

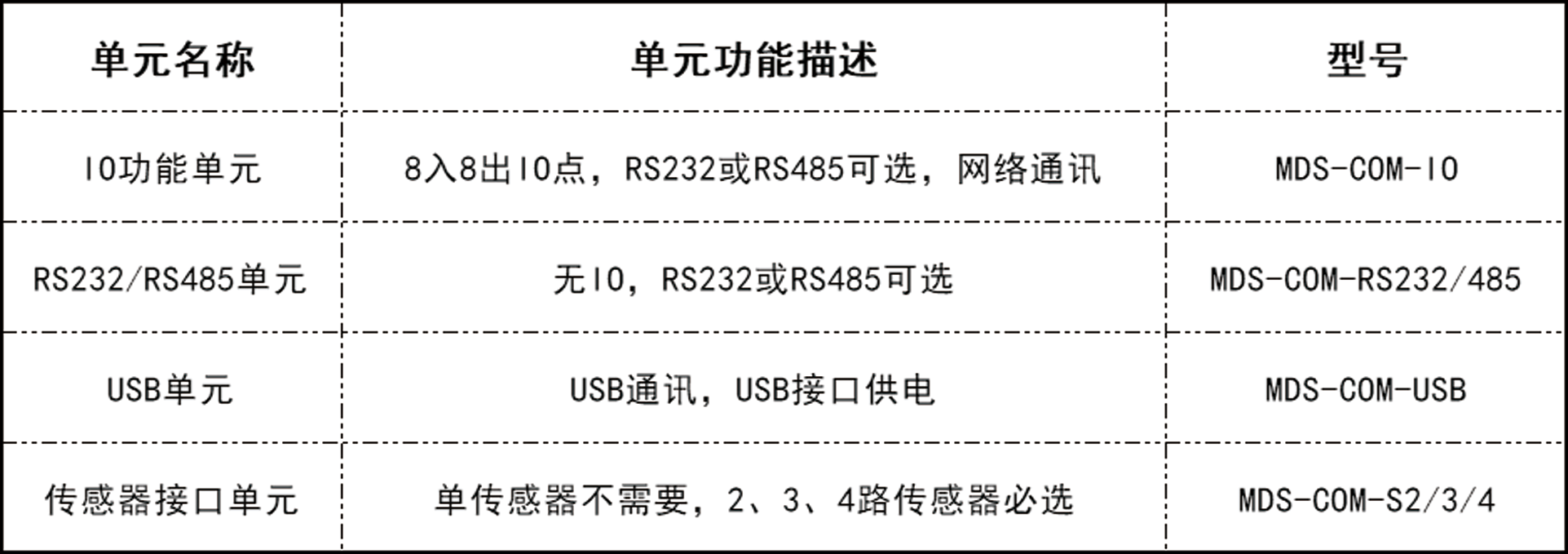

可选择带IO控制功能的接口板，或者单通讯的RS232/RS485接口板。 2路及以上传感器，必须带传感器接口，单路传感器可直连MDS。

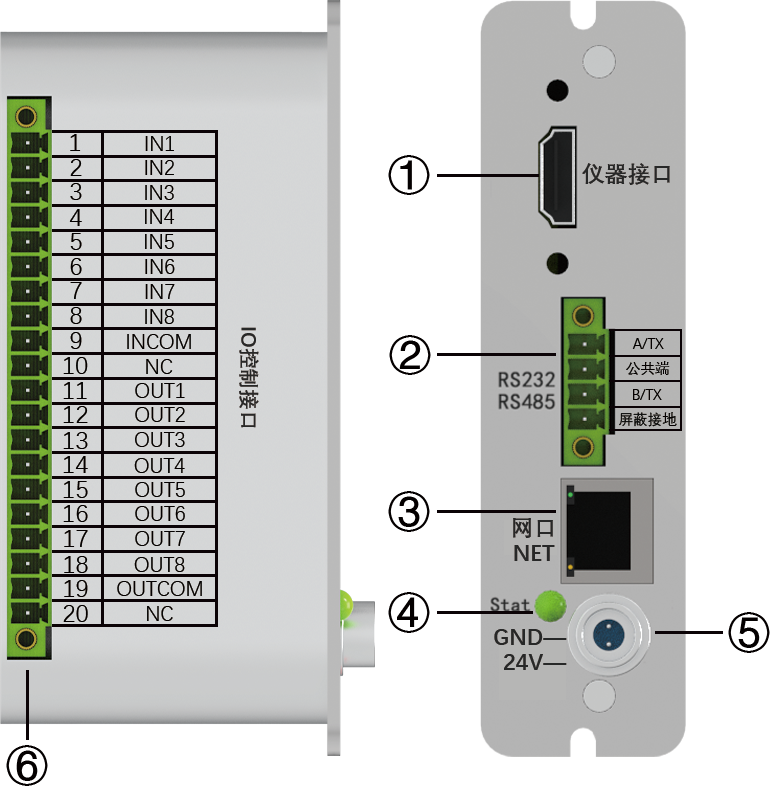

① 仪器复合接口

② 通讯接口-出厂选配RS232或RS485

③ 网络接口

④ 电源指示灯

⑤ 24V电源插口

⑥ IO控制接口 8入8出

标准DIN导轨卡扣

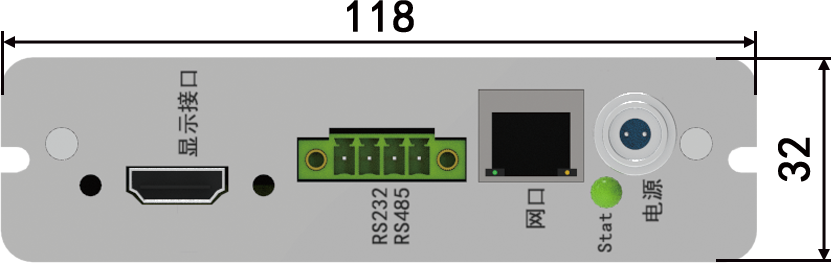

RS232/RS485接口

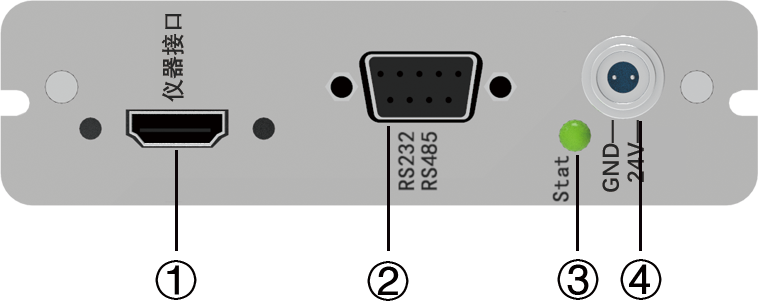

① 仪器复合接口

② 通讯接口-出厂选配RS232或RS485

③ 电源指示灯

④ 24V电源插口

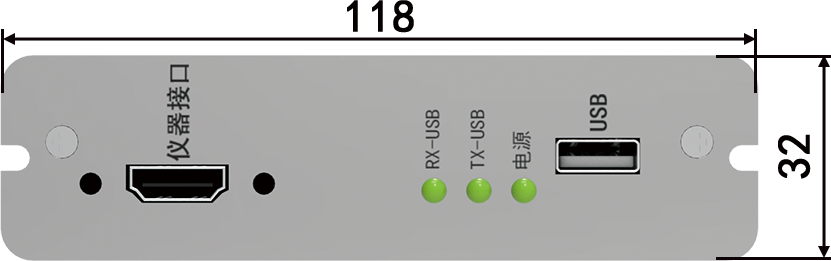

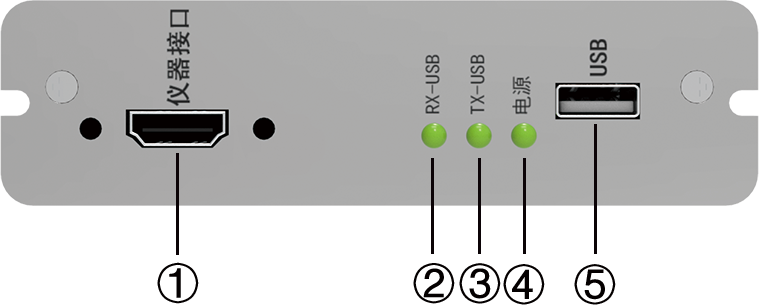

① 仪器复合接口

② USB接收指示

③ USB发送指示

④ 源指示灯

⑤ USB通讯接口（供电）
