量仪放大器

体积小巧的传感器测量仪，带有3.5寸触摸显示屏，可以直接输入测量判断要求，上下限公差等。 可接入1—4路位移传感器，并对每一路测量信号进行独立的结果判断，输出测量结果。

说明

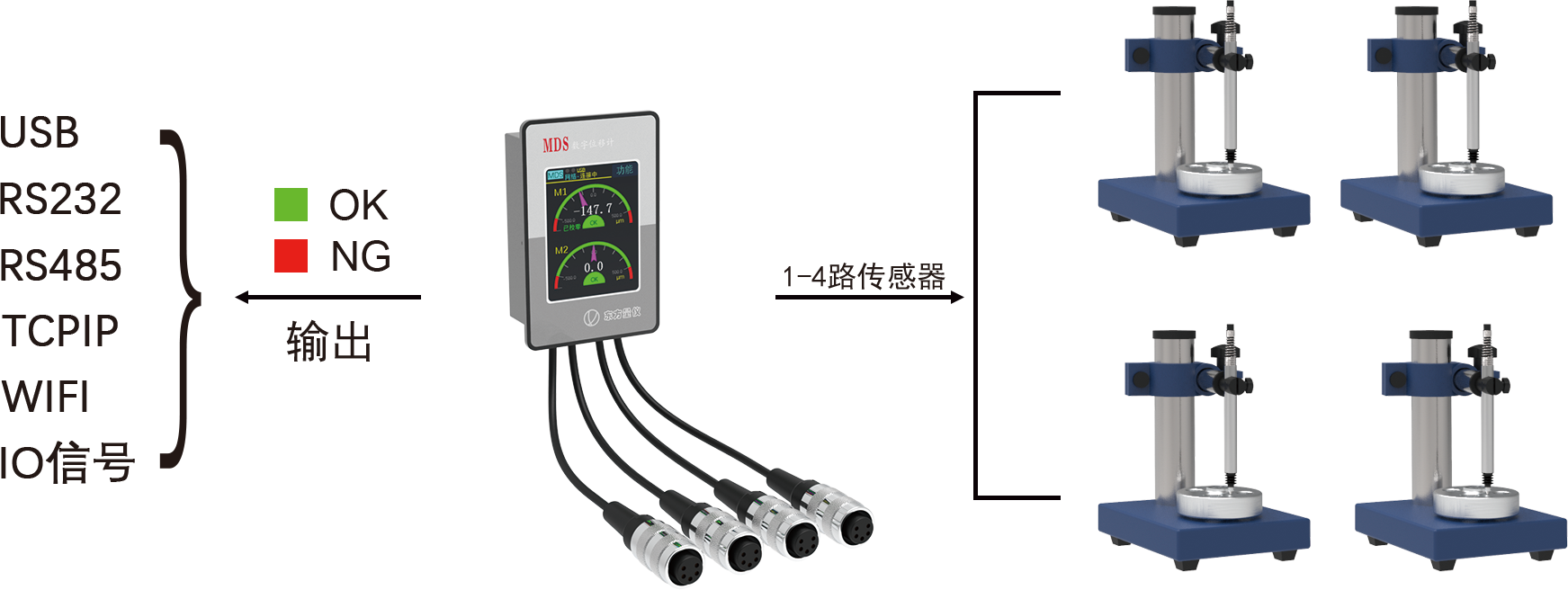

系统应用

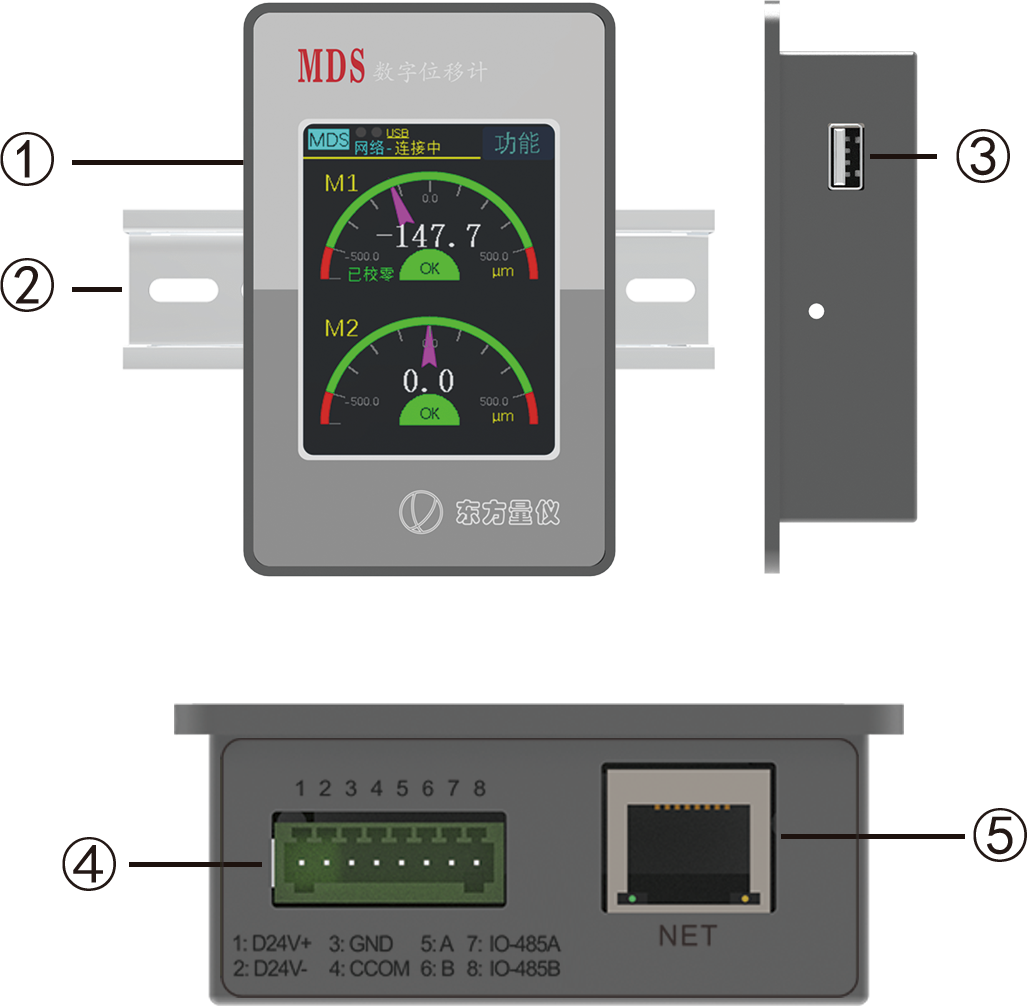

MDS系列

① 3.5寸带触摸LCD

② 35mm DIN安装导轨

③ U盘接口

④ 电源通讯复合接口

     1:D24V+  3:GND     5:A    7:IO-485A

     2:D24V-   4:CCOM   6:B    8:IO-485B

⑤ 网口

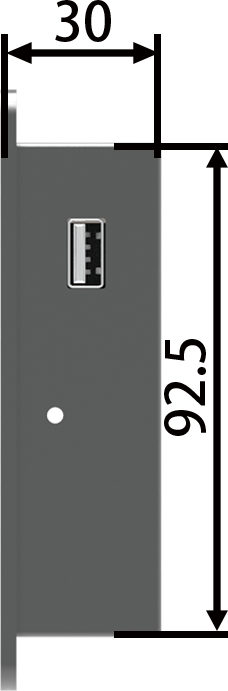

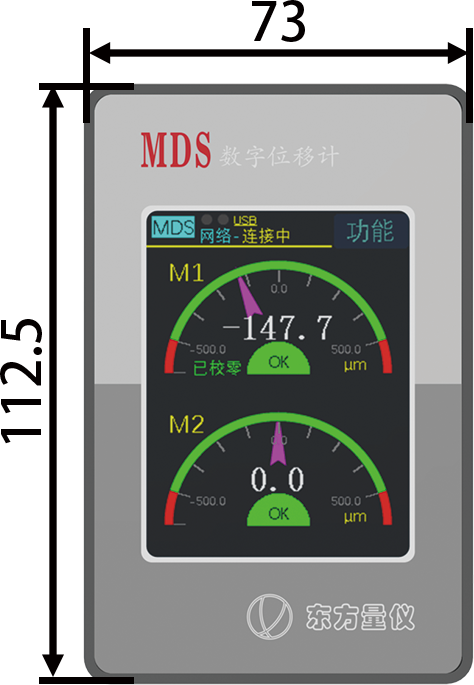

安装和尺寸（mm）

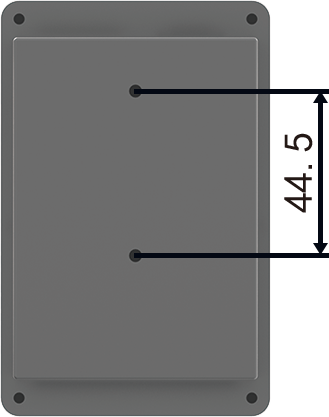

安装孔：

孔位与导轨卡扣上孔位一致

技术规格

可以接入1-4路的位移传感器，并对四路位移传感器进行差值、最大、最小等运算。 并对测量结果进行OK、NG输出。仪器屏幕直接显示测量数值和结果，并可通过IO信号输出。

3D图（可旋转查看）

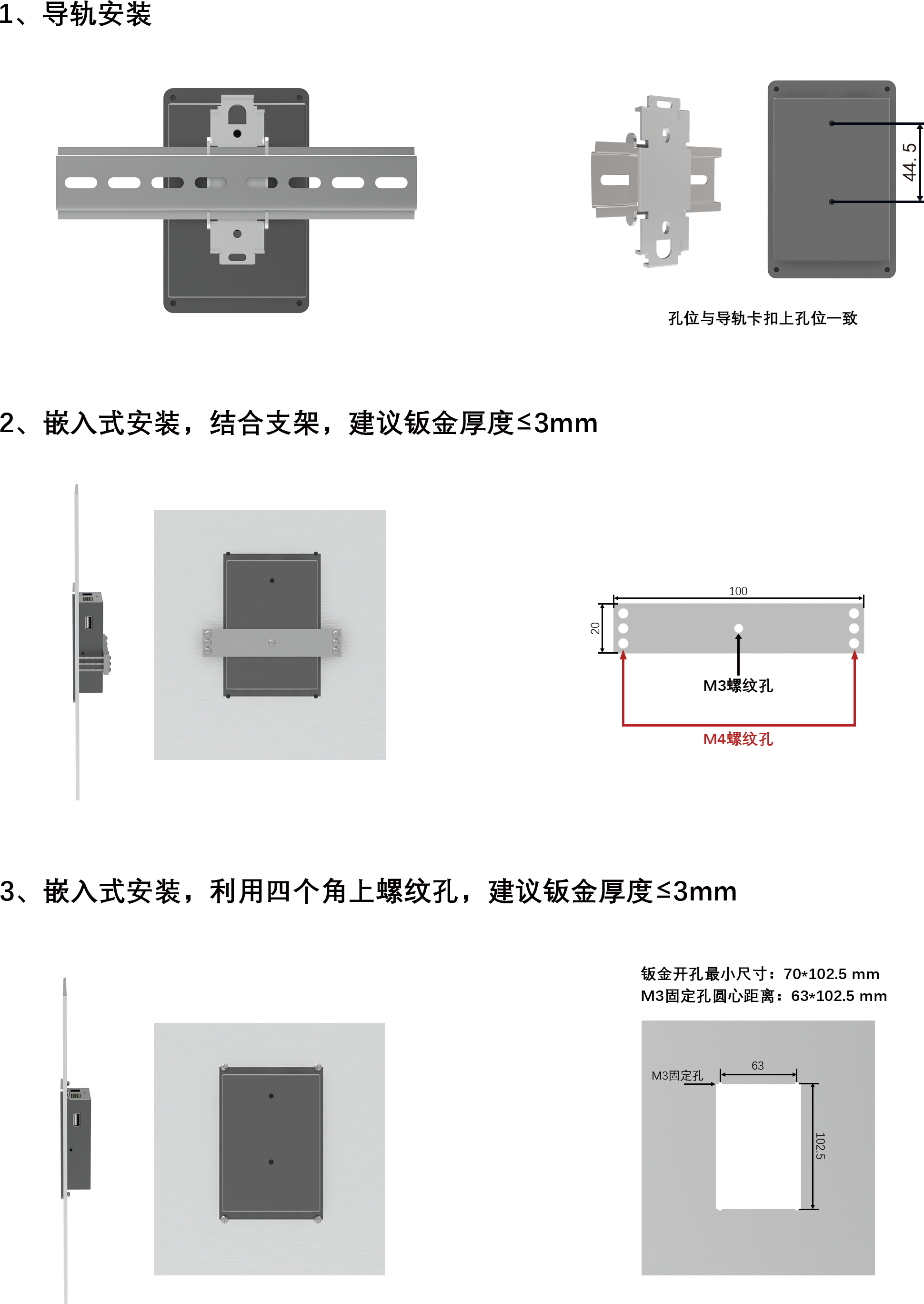

安装方式
