量仪放大器

特点：

• 仪表指针显示测量结果，直观，操作方便。

• 具备零位调整旋钮，方便测量过程中标准件校对。

• 电压模拟量形式输出测量结果，与AD采样模块连接。

• 最大量程可至±10mm。

说明

系统应用

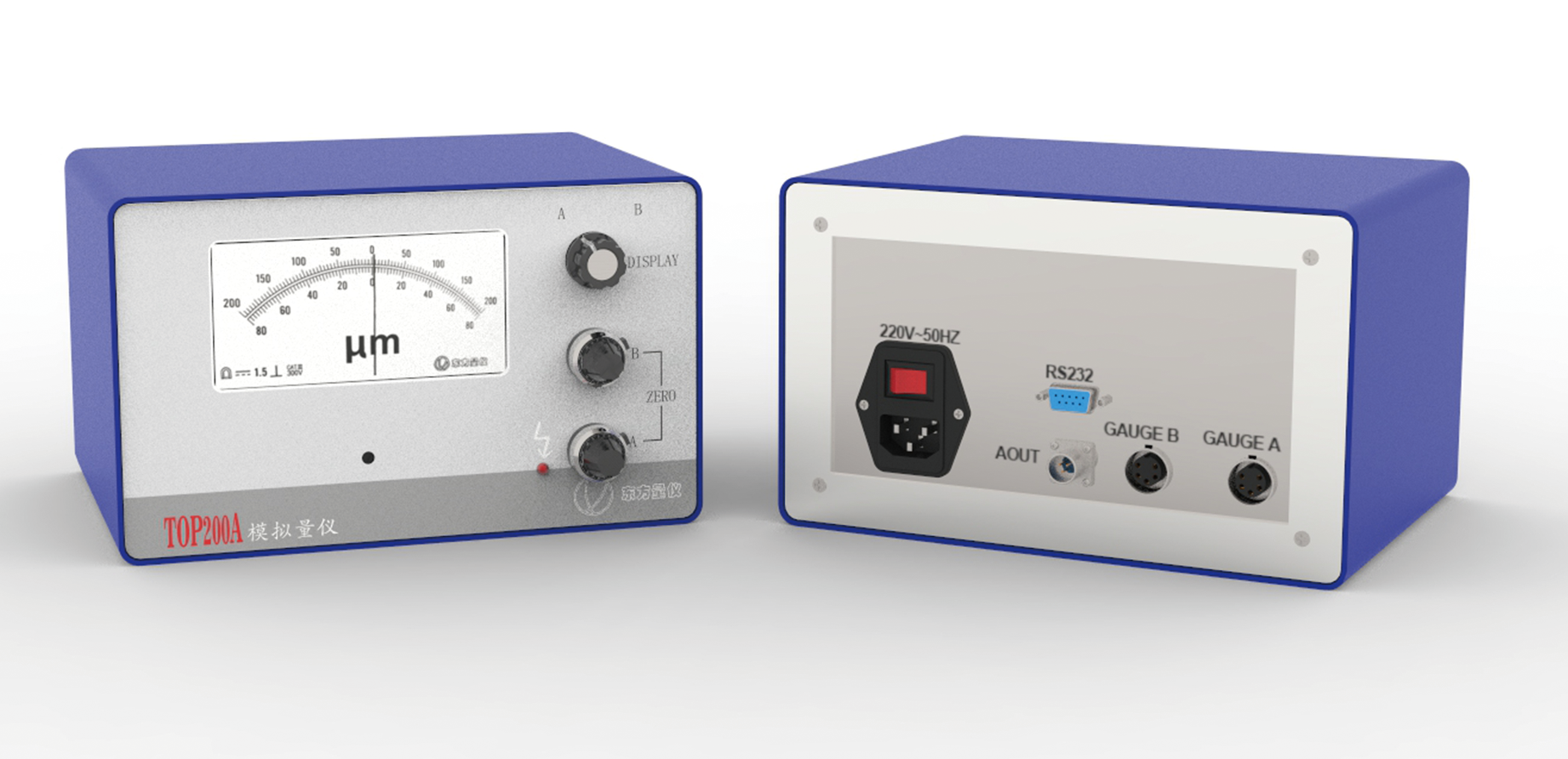

TOP200A

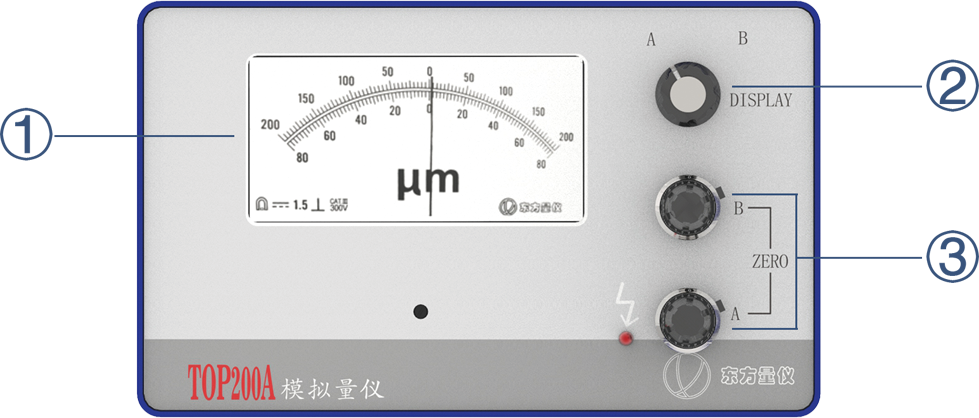

① 指示表头

② AB通道显示切换

③ AB通道调零旋钮

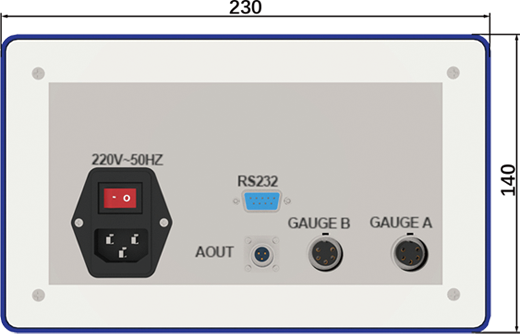

① 220V电源输入接口，内有备用保险丝

② RS232接口—TOP200A不可用

③ 模拟量输出接口

④ AB通道传感器接入口

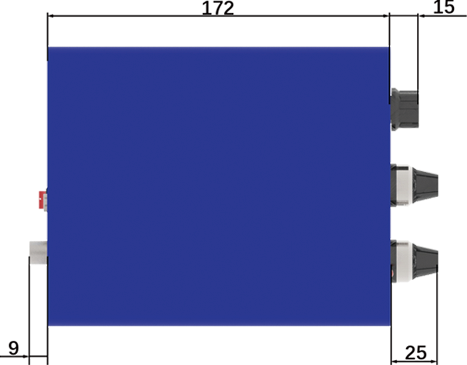

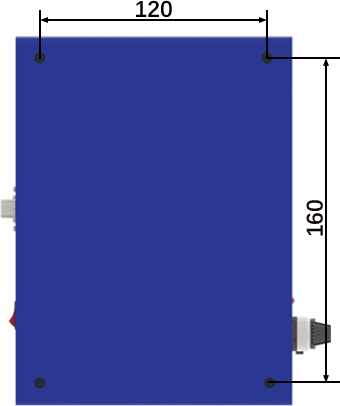

安装和尺寸（mm）

安装孔：

M4螺纹孔

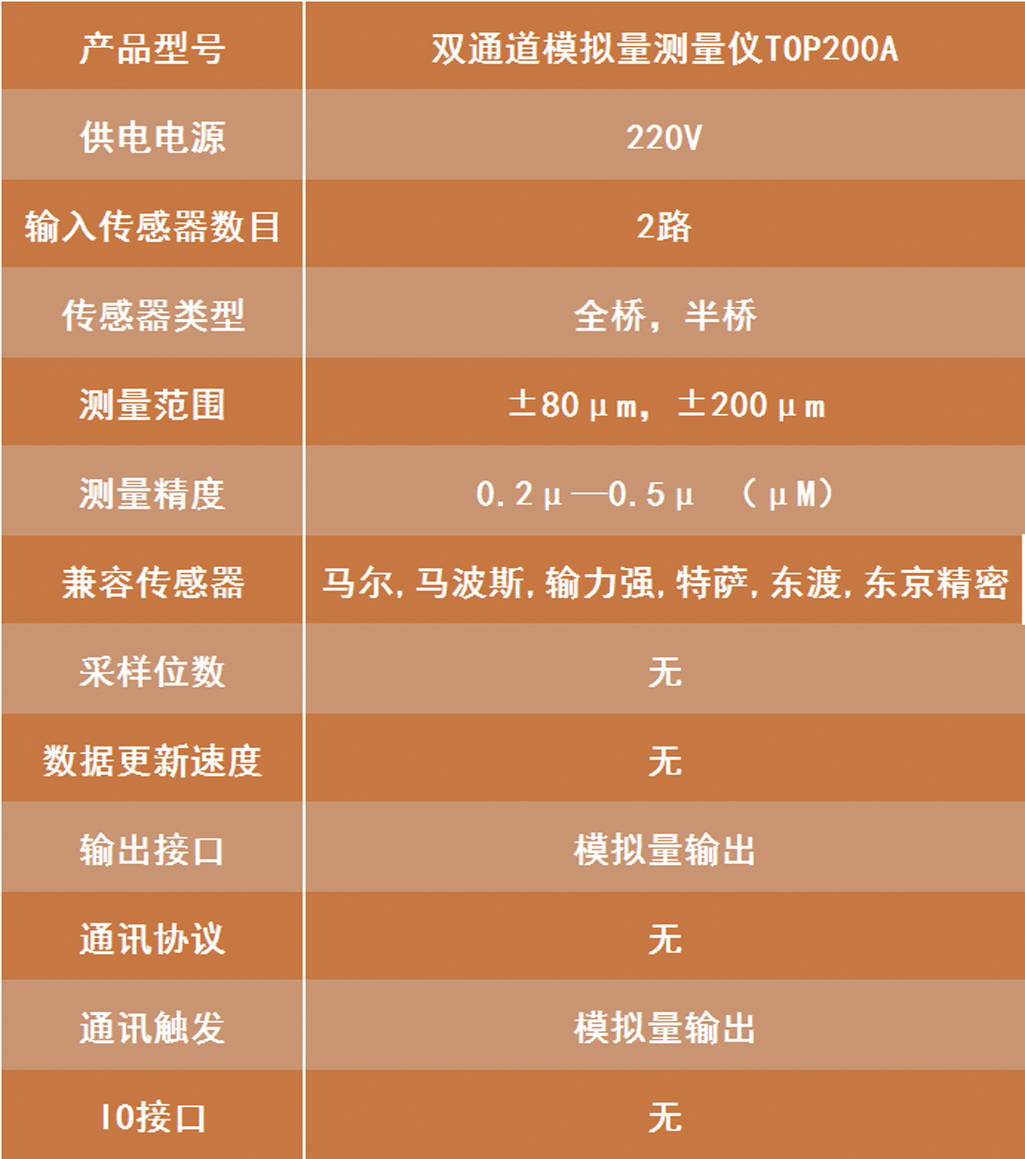

技术规格
