量仪放大器

特点：

• 与PLC通过RS232或RS485进行连接，数据通讯。

• 测量结果直接显示于液晶屏。

• 内置精密数字处理算法，有效去除工业现场电气干扰。

• 倍率量程可调，最大量程±1mm。

• 单通道，双通道，四通道可选。更多通道可定制。

说明

系统应用

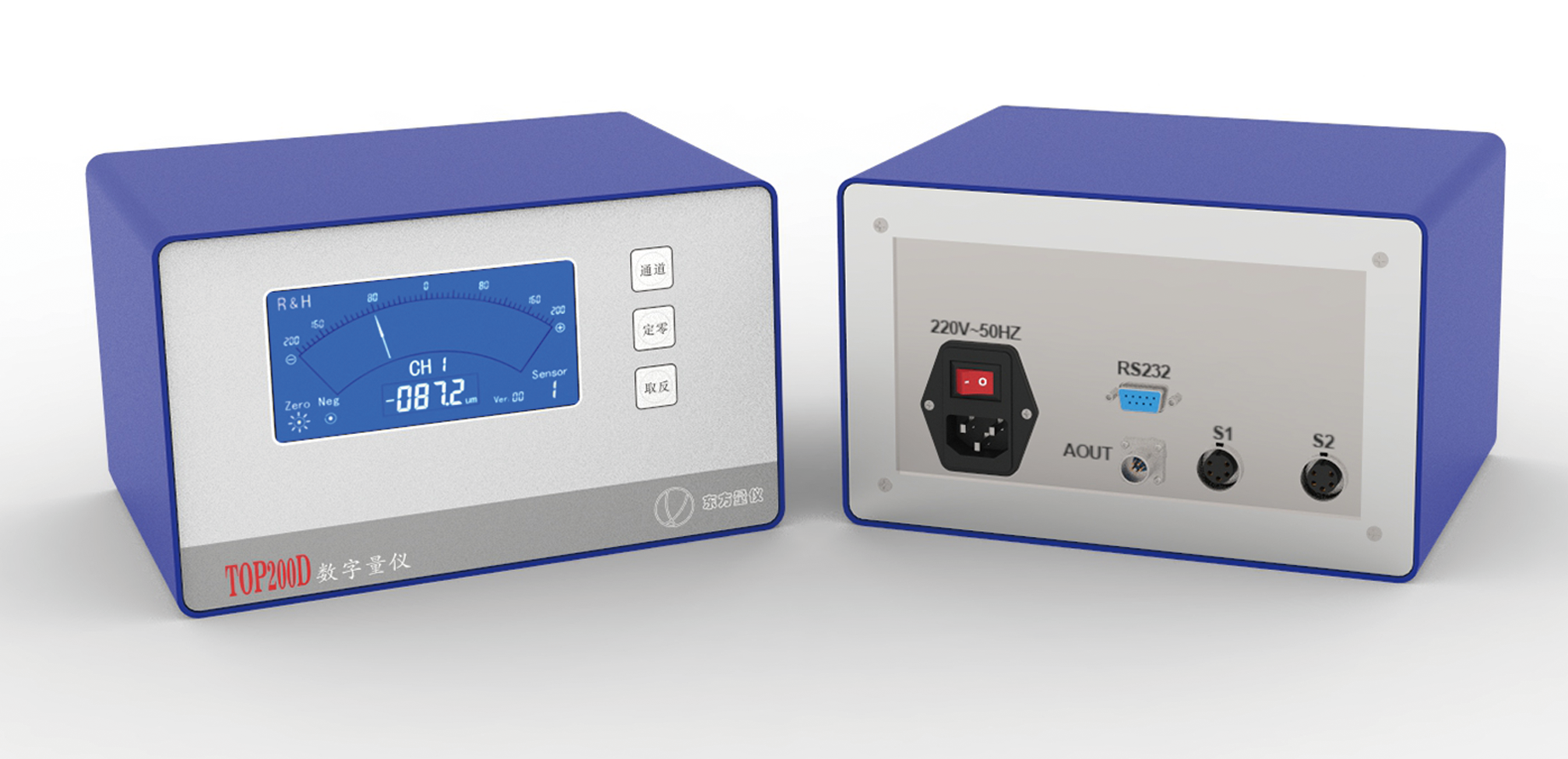

TOP200D

① 液晶显示

② 通道：切换当前显示的通道数据

③ 定零：按下后对当前通道值置零；

                 再次按下即可取消定零。

④ 取反：按下后对当前通道值取反；               再次按下即可取消取反。

注：定零和取反操作须在通道符号闪烁后进行，长按通道键进入操作。

① 220V电源输入接口，内有备用保险丝

② RS232接口

③ 不可用

④ 1、2通道传感器输入接口

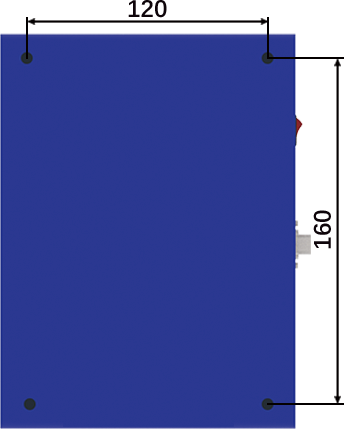

安装和尺寸（mm）

安装孔：

M4螺纹孔

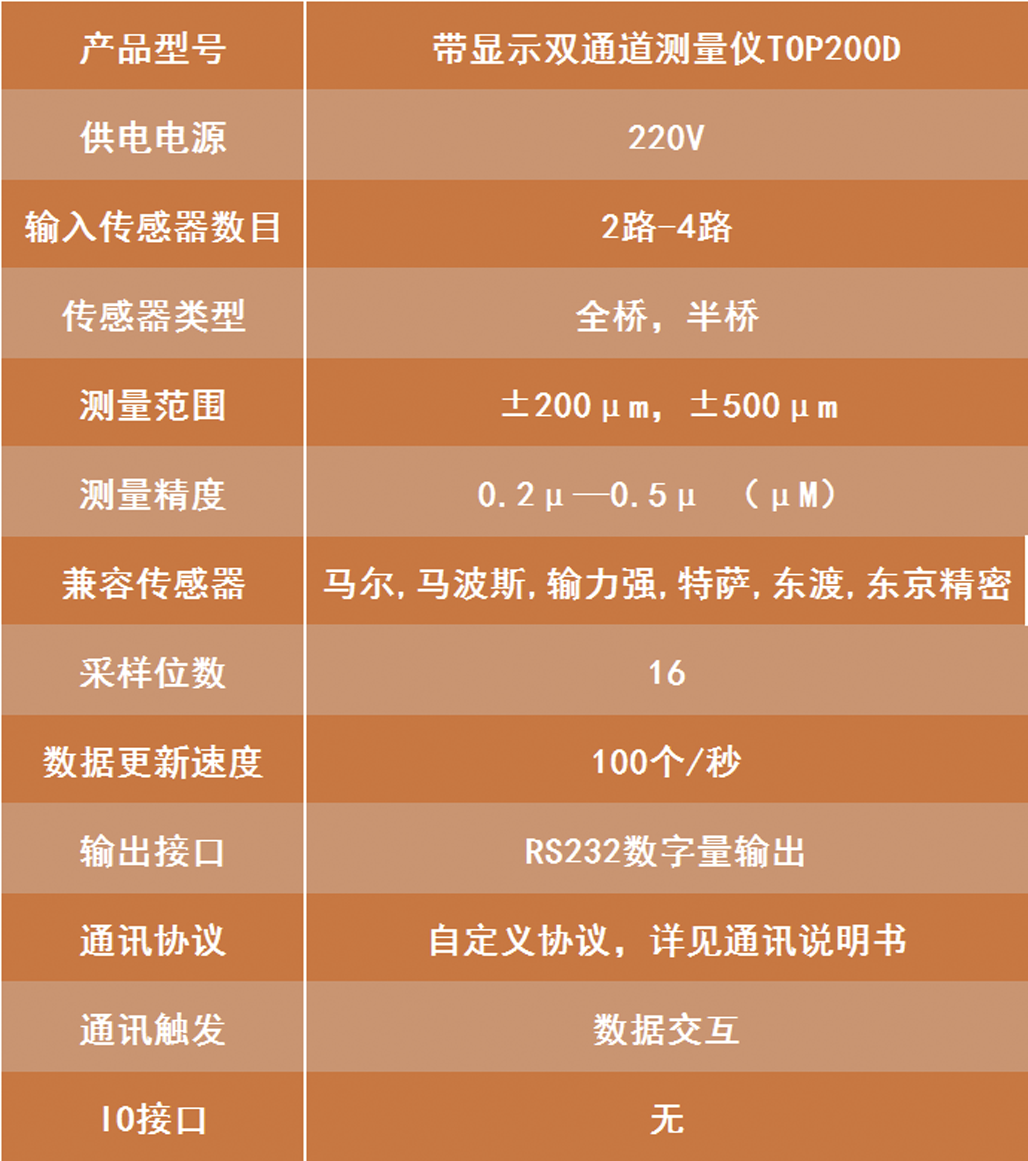

技术规格
